P. 32

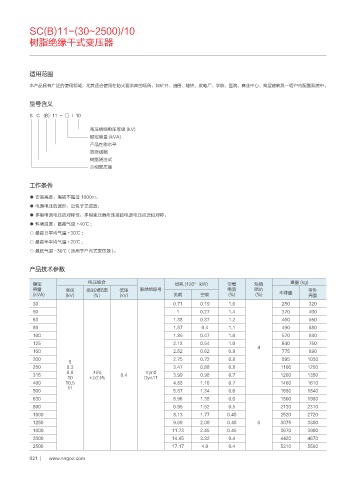

SC(B)11-(30~2500)/10
树脂绝缘干式变压器
适用范围
本产品具有广泛的使用领域，尤其适合使用在防火要求高的场所，如矿井、油田、地铁、发电厂、学校、医院、商业中心、高层建筑及一切户内配置系统中。
型号含义
S C (B) 11 - □ / 10
高压绕组电压等级 (kV)
额定容量 (kVA)
产品性能水平
箔绕线圈
树脂浇注式
三相变压器
工作条件
● 安装高度：海拔不超过 1000m；
● 电源电压的波形：近似于正弦波；
● 多相电源电压的对称性：多相变压器所连接的电源电压应近似对称。
● 环境温度：最高气温 +40℃ ;
○ 最高日平均气温 +30℃ ;
○ 最高年平均气温 +20℃ ;
○ 最低气温 -30℃ ( 适用于户内式变压器 )。
产品技术参数
额定 电压组合 损耗 (120° kW) 空载 短路 重量 (kg)
容量 高压 高压分接范围 低压 联结组标号 电流 阻抗 带外
(kVA) (kV) (％ ) (kV) 负载 空载 (%) (%) 本体重 壳重
30 0.71 0.19 1.6 250 320
50 1 0.27 1.4 370 460
63 1.38 0.37 1.2 460 550
80 1.57 0.4 1.1 490 580
100 1.85 0.47 1.0 570 680
125 2.13 0.54 1.0 640 750
4
160 2.52 0.62 0.9 775 890
200 2.75 0.72 0.8 895 1030
6
250 6.3 3.47 0.88 0.8 1100 1250
6.6 ±5% Yyn0
315 0.4 3.99 0.98 0.7 1200 1350
10 ±2x2.5% Dyn11
400 10.5 4.88 1.16 0.7 1460 1610
11
500 5.87 1.34 0.6 1680 1840
630 5.96 1.38 0.6 1800 1980
800 6.95 1.52 0.5 2130 2310
1000 8.13 1.77 0.45 2520 2720
1250 9.69 2.09 0.45 6 3075 3300
1600 11.73 2.45 0.45 3670 3900
2000 14.45 3.32 0.4 4420 4670
2500 17.17 4.0 0.4 5310 5580
021 www.nngoz.com
