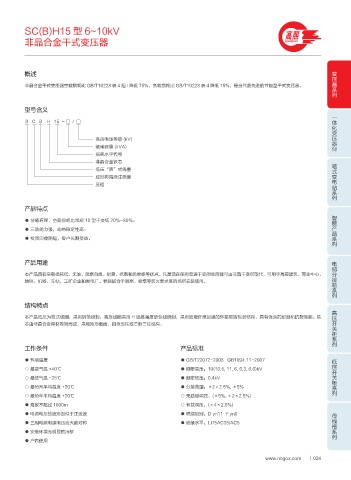

SC(B)H15 型 6~10kV 高照
非晶合金干式变压器 GAOZHAO

变压器系列
概述

非晶合金干式变压器空载损耗比 GB/T10228 表 4 组 I 降低 75%，负载损耗比 GB/T10228 表 4 降低 15%，是当代最先进的节能型干式变压器。

型号含义
一体化变压器台
S C B H 15 - □ / □

高压电压等级 (kV)
额定容量 (kVA)
损耗水平代号
非晶合金铁芯 箱式变电站系列
低压“箔”式线圈
成形树脂浇注绕圈
三相

产品特点
智能产品系列
● 节能环保，空载损耗比常规 10 型干变低 70%~80%；
● 三防能力强，动热稳定性高；
● 投资回收期短，客户长期受益。

产品用途 电缆分接箱系列
本产品具有空载损耗低、无油、阻燃自熄、耐潮、抗裂和免维修等优点。凡是现在使用普通干变的场所都可由非晶干变所取代，可用于高层建筑、商业中心、
地铁、机场、车站、工矿企业和发电厂。特别适合于易燃、易爆等防火要求高的场所安装使用。

结构特点
高压开关柜系列
本产品低压为箔式线圈，采用铜箔绕制，高压线圈采用 H 级高强度漆包线绕制，采用玻璃纤维加强的环氧树脂包封结构，具有优良的耐潮和抗裂性能。铁
芯由非晶合金带材卷制而成，采用矩形截面、四框五柱或三框三柱结构。

工作条件 产品标准
低压开关柜系列
● 环境温度 ● GB/T22072-2008 GB1094.11-2007
○ 最高气温 +40℃ ● 额定高压：10(10.5, 11, 6, 6.3, 6.6)kV
○ 最低气温 -25℃ ● 额定低压：0.4kV
○ 最热月平均温度 +30℃ ● 分接范围：±2×2.5%, ±5%
○ 最热年平均温度 +20℃ ○ 无励磁调压：(±5%, ±2×2.5%)
● 海拔不超过 1000m ○ 有载调压：(±4×2.5%)
母线槽系列
● 电源电压的波形近似于正弦波 ● 联结组别：D yn11 Y yn0
● 三相电源电源电压应大致对称 ● 绝缘水平：LI75AC35/AC5
● 安装环境无明显的污秽
● 户内使用
