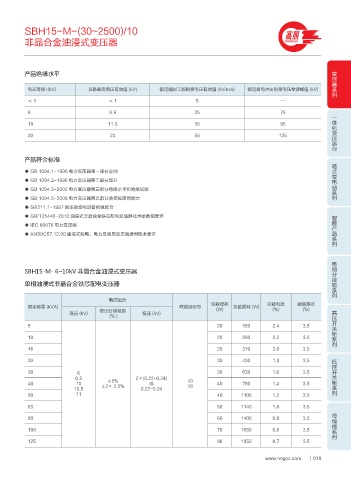

SBH15-M-(30~2500)/10 高照
非晶合金油浸式变压器 GAOZHAO

变压器系列
产品绝缘水平

电压等级 l(kV) 设备最高电压有效值 (kV) 额定短时工频耐受电压有效值 (kV/min) 额定雷电冲击耐受电压全波峰值 (kV)
≤1 ≤1 5 --

6 6.9 25 75 一体化变压器台
10 11.5 35 95

20 23 55 125

产品符合标准 箱式变电站系列

● GB 1094.1-1996 电力变压器第一部分总则
● GB 1094.2-1996 电力变压器第二部分温升
● GB 1094.3-2003 电力变压器第三部分绝缘水平和绝缘试验
● GB 1094.5-2008 电力变压器第五部分承受短路的能力
● GB311.1-1997 高压输变电设备绝缘配合
智能产品系列
● GB/T25446-2010 油浸式非晶合金铁芯配电变压器技术参数和要求
● IEC 60076 电力变压器
● ANSI/C57.12.00 油浸式配电、电力及调压变压器通用技术要求

电缆分接箱系列
SBH15-M- 6~10kV 非晶合金油浸式变压器

单相油浸式非晶合金铁芯配电变压器

电压组合
空载损耗 空载电流 短路阻抗
额定容量 (kVA) 联结组标号 (W) 负载损耗 (W) (%) (%) 高压开关柜系列
高压 (kV) 高压分接范围 低压 (kV)
(％ )
5 20 150 2.4 3.5
10 20 260 2.2 3.5
16 20 370 2.0 3.5
低压开关柜系列
20 30 430 1.8 3.5
30 6 30 630 1.6 3.5
6.3 ±5% 2×(0.22~0.24) II0
40 10 ±2× 2.5% 或 II6 40 780 1.4 3.5
10.5 0.22~0.24
50 11 40 1100 1.2 3.5

63 50 1140 1.0 3.5
母线槽系列
80 60 1400 0.9 3.5

100 70 1650 0.8 3.5
125 90 1950 0.7 3.5
