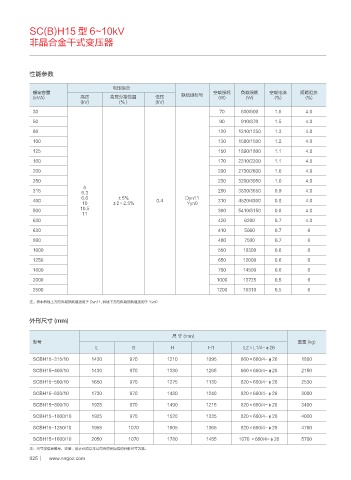

SC(B)H15 型 6~10kV
非晶合金干式变压器

性能参数

电压组合
额定容量 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 高压 高压分接范围 低压 联结组标号 (W) (W) (%) (%)
(kV) (％ ) (kV)

30 70 630/600 1.6 4.0
50 90 910/870 1.5 4.0
80 120 1310/1250 1.3 4.0
100 130 1580/1500 1.2 4.0
125 150 1890/1800 1.1 4.0
160 170 2310/2200 1.1 4.0
200 200 2730/2600 1.0 4.0
250 230 3200/3050 1.0 4.0
6
315 280 3830/3650 0.9 4.0
6.3
6.6 ±5% Dyn11
400 0.4 310 4520/4300 0.8 4.0
10 ±2×2.5% Yyn0
10.5
500 360 5410/5150 0.8 4.0
11
630 420 6200 0.7 4.0
630 410 5960 0.7 6
800 480 7500 0.7 6
1000 550 10300 0.6 6
1250 650 12000 0.6 6

1600 760 14500 0.6 6
2000 1000 13725 0.5 6
2500 1200 16310 0.5 6
注：表中斜线上方的负载损耗值适用于 Dyn11, 斜线下方的负载损耗值适用于 Yyn0

外形尺寸 (mm)

尺 寸 (mm)
型号 重量 (kg)
L B H H1 L2×L1/4-φ26

SCBH15-315/10 1430 970 1210 1095 660×660/4-φ26 1800
SCBH15-400/10 1430 970 1380 1265 660×660/4-φ26 2150

SCBH15-500/10 1650 970 1275 1130 820×660/4-φ26 2530
SCBH15-630/10 1730 970 1430 1240 820×660/4-φ26 3000
SCBH15-800/10 1925 970 1490 1215 820×660/4-φ26 3400

SCBH15-1000/10 1925 970 1520 1335 820×660/4-φ26 4020
SCBH15-1250/10 1955 1070 1605 1365 820×660/4-φ26 4790

SCBH15-1600/10 2050 1070 1780 1455 1070 ×660/4-φ26 5780
注：尺寸仅供参数考，安装、设计必须以本公司合同所提供的外形尺寸为准。
