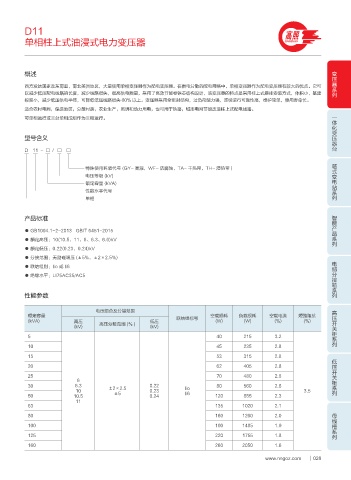

D11 高照
单相柱上式油浸式电力变压器 GAOZHAO
变压器系列
概述
西方发达国家及东南亚，南北美洲地区，大量使用单相变压器作为配电变压器。在供电分散的配电网络中，单相变压器作为配电变压器有较大的优点。它可
以减少低压配电线路的长度，减少线路损失，提高供电质量，采用了高效节能卷铁芯结构设计，该变压器的特点是采用柱上式悬挂安装方式，体积小，基建
投资小，减少低压供电半径，可降低低压线路损失 60% 以上。变压器采用全密封结构，过负荷能力强，连续运行可靠性高，维护简单，使用寿命长。
适合农村电网，偏远地区，分散村落，农业生产，照明和动力用电，也可用于铁路，城市电网节能改造柱上式配电线路。
一体化变压器台
可单相运行或三台单相成组作为三相运行。
型号含义
D 11 - □ / □ □
箱式变电站系列
特殊使用环境代号 (GY- 高源，WF- 防腐蚀，TA- 干热带，TH- 湿热带 )
电压等级 (kV)
额定容量 (kVA)
性能水平代号
单相
智能产品系列
产品标准
● GB1094.1~2-2013 GB/T 6451-2015
● 额定高压：10(10.5、11、6、6.3、6.6)kV
● 额定低压：0.22(0.23、0.24)kV
● 分接范围：无励磁调压 (±5%，±2×2.5%) 电缆分接箱系列
● 联结组别：Iio 或 Ii6
● 绝缘水平：LI75AC35/AC5
性能参数
高压开关柜系列
电压组合及分接范围
额定容量 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 高压 高压分接范围 (％ ) 低压 联结组标号 (W) (W) (%) (%)
(kV) (kV)
5 40 215 3.2
10 45 235 2.8
15 53 315 2.8 低压开关柜系列
20 62 405 2.8
25 70 480 2.8
6
30 6.3 ±2×2.5 0.22 Iio 80 560 2.8
10 0.23 3.5
50 10.5 ±5 0.24 Ii6 120 855 2.3
11
63 135 1020 2.1
母线槽系列
80 160 1260 2.0
100 190 1485 1.9
125 220 1755 1.8
160 260 2050 1.6
