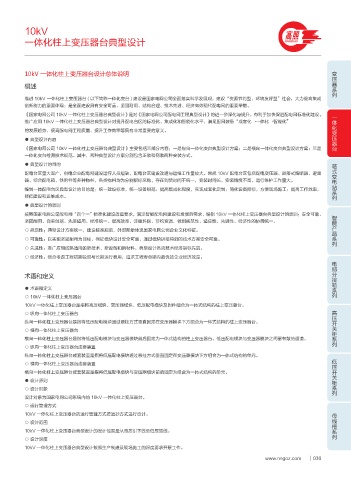

10kV 一体化柱上变压器台设计总体说明

概述

推进 10kV 一体化柱上变压器台 ( 以下简称一体化变台 ) 建设是国家电网公司全面落实科学发展观，建设“资源节约型、环境友好型”社会，大力提高集成
创新能力的重要体现；是全面建设具有安全可靠、坚固耐用、结构合理、技术先进、经济高效现代配电网的重要举措。
《国家电网公司 10kV 一体化柱上变压器台典型设计》是对《国家电网公司配电网工程典型设计》的进一步深化与提升，有利于加快促进配电网标准化建设。 一体化变压器台
推广应用 10kV 一体化柱上变压器台典型设计对提升配电台区的标准化、集成化和智能化水平，满足配网装备“成套化→一体化→智能化”
的发展趋势，提高配电网工程质量、提升工作效率等具有非常重要的意义。
● 典型设计内容
《国家电网公司 10kV 一体化柱上变压器台典型设计》主要包括三部分内容：一是纵向一体化变台典型设计方案；二是横向一体化变台典型设计方案；三是
一体化变台检测技术规范。其中，两种典型设计方案分别包含正装和侧装两种安装方式。
箱式变电站系列
● 典型设计的目的
配电台区量大面广，供电企业配电网建设运行人员短缺，配电台区建设改造与运维工作量较大。常规 10kV 配电台区包括配电变压器、跌落式熔断器、避雷
器、综合配电箱、铁附件等多种物料，各类物料均为分别招标采购，存在到货时间不统一，安装时间长，安装精度不高，运行维护工作量大。
编制一体配电台区典型设计的目的是：统一建设标准，统一设备规范；提高集成化程度，实现成套化定制；简化设备招标，方便现场施工；提高工作效率，
降低建设和运维成本。
● 典型设计的原则
按照国家电网公司配电网“四个一”标准化建设改造要求，满足智能配电网建设和发展的需求，编制 10kV 一体化柱上变压器台典型设计的原则：安全可靠、 智能产品系列
坚固耐用、自主创新、先进适用、标准统一、提高效率、注重环保、节约资源，做到规范性、适应性、先进性、经济性的协调统一。
○ 规范性：典型设计方案统一，建设标准规范，外部形象体现国家电网公司企业文化特征。
○ 可靠性：以实现坚固耐用为目标，保证模块设计安全可靠，通过模块拼接得到的技术方案安全可靠。
○ 先进性：推广应用成熟适用的新技术、新设备和新材料，典型设计各项技术经济指标先进。
○ 经济性：综合考虑工程初期投资与长期运行费用，追求工程寿命期内最优的企业经济效益。
电缆分接箱系列
术语和定义

● 术语和定义
○ 10kV 一体化柱上变压器台
10kV 一体化柱上变压器台是指将高压模块、变压器模块、低压配电模块及附件组合为一体式结构的柱上变压器台。
高压开关柜系列
○ 纵向一体化柱上变压器台
纵向一体化柱上变压器台是指将低压配电模块通过悬挂方式垂直固定在变压器模块下方组合为一体式结构的柱上变压器台。
○ 横向一体化柱上变压器台
横向一体化柱上变压器台是指将低压配电模块与变压器模块前后固定为一体式结构的柱上变压器台。低压配电模块与变压器模块之间留有散热通道。
○ 纵向一体化柱上变压器台成套装置
纵向一体化柱上变压器台成套装置是指将低压配电模块通过悬挂方式垂直固定在变压器模块下方组合为一体式结构的单元。 低压开关柜系列
○ 横向一体化柱上变压器台成套装置
横向一体化柱上变压器台成套装置是指将低压配电模块与变压器模块前后固定为组合为一体式结构的单元。
● 设计原则
○ 设计对象
设计对象为国家电网公司系统内的 10kV 一体化柱上变压器台。
○ 运行管理方式
母线槽系列
10kV 一体化柱上变压器台的运行管理方式按远抄方式进行设计。
○ 设计范围
10kV 一体化柱上变压器台典型设计的设计范围是从高压引下线至低压馈线。
○ 设计深度
10kV 一体化柱上变压器台典型设计按照生产制造及现场施工的深度要求开展工作。
www.nngoz.com 030
