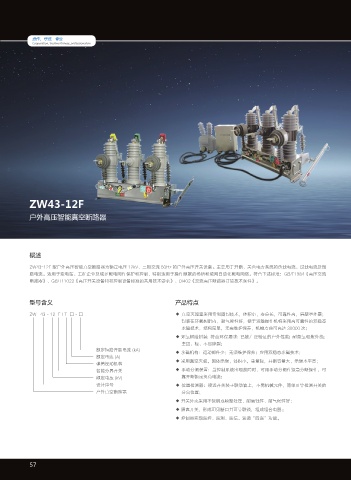

ZW43-12F
户外高压智能真空断路器
概述
ZW43-12F 型户外高压智能真空断路器为额定电压 12kV、三相交流 50Hz 的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短
路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。符合下述标准：GB/T1984《高压交流
断路器》、GB/T11022《高压开关设备和和控制设备标准的共用技术要求》、DI402《交流高压断路器订货技术条件》。
型号含义 产品特点
ZW 43 - 12 F / T □ - □ ◆ 真空灭弧室采用专利固封技术，体积小，寿命长，可靠性高，屏蔽罩外露；
封装在环氧树脂内，耐气候性好，便于运输操作机构采用高可靠性的双稳态
永磁技术，结构简单，无需维护保养，机械寿命可高达 30000 次；
◆ 环氧树腊封装：符合环保要求：已被广泛验证的户外性能：耐臭氧和紫外线；
坚固、轻、不易碎裂；
额定短路开断电流 (kA) ◆ 永磁机构：运动部件少；无须维护保养；应用双稳态永磁技术；
额定电流 (A)
弹簧操动机构 ◆ 采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高；
智能分界开关 ◆ 手动分闸装置：当控制系统出现故障时，可用手动分闸作紧急分断操作，可
额定电压 (kV) 靠开断额定负荷电流；
设计序号 ◆ 位置检测器：接近开关装于联动轴上，不需机械元件，简单可靠检测开关的
户外真空断路器 分台位置；
◆ 开关外壳采用不锈钢或喷塑处理，耐腐蚀性、耐气候性好 ;
◆ 隔离开关，形成可见断口并可靠联锁，组成组合电器 ;
◆ 控制器实现遥控、遥测、遥信、遥调“四遥”功能。
57
