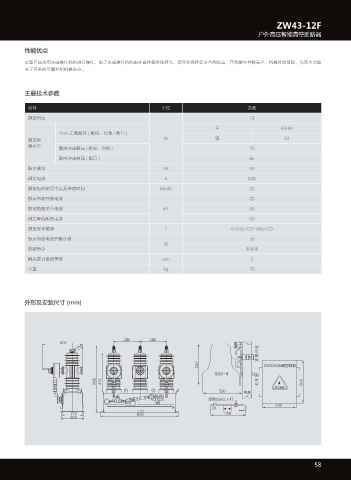

ZW43-12F
户外高压智能真空断路器

性能优点

该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提
高了开关的可靠性和机械寿命。

主要技术参数

项目 单位 参数
额定电压 12
干 42/49
1min 工频耐压 ( 极间、对地 / 断口 )
额定绝 kV 湿 34
缘水平 雷电冲击耐压 ( 极间、对地 ) 75
雷电冲击耐压 ( 断口 ) 85

额定频率 Hz 50
额定电流 A 630
额定短时耐受电流及持续时间 kA/4S 20
额定短路开断电流 20
额定短路关合电流 kA 50
额定峰值耐受电流 50
额定操作顺序 / O-0.3s-CO-180s-CO

额定短路电流开断次数 30
次
机械寿命 30000
触头累计磨损厚度 mm 3
净重 kg 70

外形及安装尺寸 (mm)

ధ
㷲䙺
ᱳУ
Ⴧ
䙺
У
;8 .Ⅵⷮᣔݣマ
40( Ĕ ధ
Ⴧ
ፓ
⩢ᱳ
䔯⩕ В̸ᱳ

58
