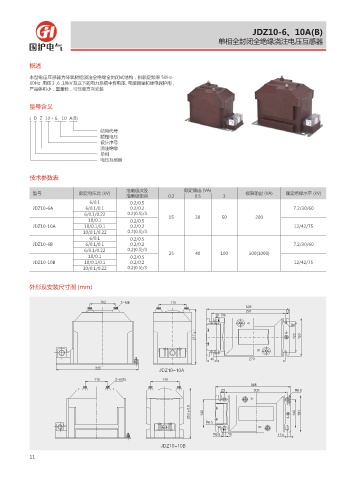

JDZ10-6、10A(B)
单相全封闭全绝缘浇注电压互感器

概述

本型电压互感器为环氧树脂浇注全绝缘全封闭式结构，供额定频率 50Hz-
60Hz，电压3，6，10kV及以下的电力系统中作电压、电能测量和继电保护用，
产品体积小，重量轻，可任意方向安装

型号含义

J D Z 10 - 6、10 A(B)

结构代号
额定电压
设计序号
浇注绝缘
单相
电压互感器

技术参数表

准确级次及 额定输出 (VA)
型号 额定电压比 (kV) 准确级组合 0.2 0.5 3 极限输出 (VA) 额定绝缘水平 (kV)
6/0.1 0.2/0.5
JDZ10-6A 6/0.1/0.1 0.2/0.2 7.2/30/60
6/0.1/0.22 0.2(0.5)/3 15 30 50 200
10/0.1 0.2/0.5
JDZ10-10A 10/0.1/0.1 0.2/0.2 12/42/75
10/0.1/0.22 0.2(0.5)/3
6/0.1 0.2/0.5
JDZ10-6B 6/0.1/0.1 0.2/0.2 7.2/30/60
6/0.1/0.22 0.2(0.5)/3 25 40 100 500(1000)
10/0.1 0.2/0.5
JDZ10-10B 10/0.1/0.1 0.2/0.2 12/42/75
10/0.1/0.22 0.2(0.5)/3

外形及安装尺寸图 (mm)

.

3
"
3
d

#

+%; "
.

3

"

d
3 #

3
+%; #

11
