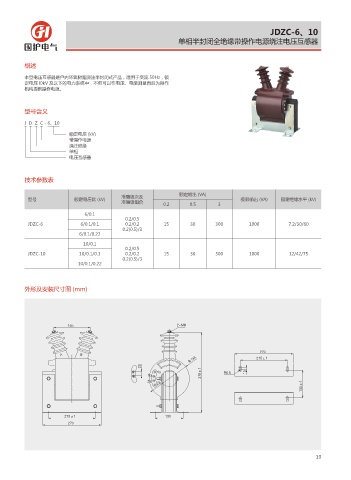

Page 17 - 浙江国护电气有限公司

JDZC-6、10
单相半封闭全绝缘带操作电源绕注电压互感器

概述

本型电压互感器是户内环氧树脂浇注半封闭式产品，适用于交流 50Hz，额
定电压 l0kV 及以下的电力系统中，不但可以作电压、电能测量而且为操作
机构提供操作电源。

型号含义

J D Z C - 6、10
额定电压 (kV)
带操作电源
浇注绝缘
单相
电压互感器

技术参数表

准确级次及 额定输出 (VA)
型号 额定电压比 (kV) 极限输出 (VA) 额定绝缘水平 (kV)
准确级组合 0.2 0.5 3
6/0.1
0.2/0.5
JDZC-6 6/0.1/0.1 0.2/0.2 15 30 300 1000 7.2/30/60
0.2(0.5)/3
6/0.1/0.22
10/0.1
0.2/0.5
JDZC-10 10/0.1/0.1 0.2/0.2 15 30 500 1000 12/42/75
0.2(0.5)/3
10/0.1/0.22

外形及安装尺寸图 (mm)

.

" #
œ d

B B d 3
C C
B
d
C

d
