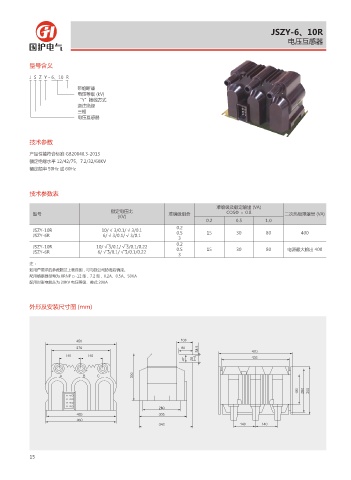

JSZY-6、10R
电压互感器

型号含义

J S Z Y - 6、10 R
带熔断器
电压等级 (kV)
“Y”接线方式
浇注绝缘
三相
电压互感器

技术参数
产品性能符合标准 GB20840.3-2013
额定绝缘水平 12/42/75、7.2/32/60KV
额定频率 50Hz 或 60Hz

技术参数表

准确级及额定输出 (VA)
额定电压比 COSФ ＝ 0.8
型号 准确级组合 二次热极限输出 (VA)
(KV)
0.2 0.5 1.0
0.2
JSZY-10R 10/ √ 3/0.1/ √ 3/0.1 0.5 15 30 80 400
JSZY-6R 6/ √ 3/0.1/ √ 3/0.1
3
0.2
JSZY-10R 10/ √ 3/0.1/ √ 3/0.1/0.22
JSZY-6R 6/ √ 3/0.1/ √ 3/0.1/0.22 0.5 15 30 80 电源最大输出 400
3
注：
如用户要求的参数超过上表范围，可与我公司协商后确定。
配用熔断器型号为 XRNP □ -12 型，7.2 型，0.2A、0.5A、50KA
配用肘形电缆头为 20KV 电压等级、美式 200A

外形及安装尺寸图 (mm)

" # $

15
