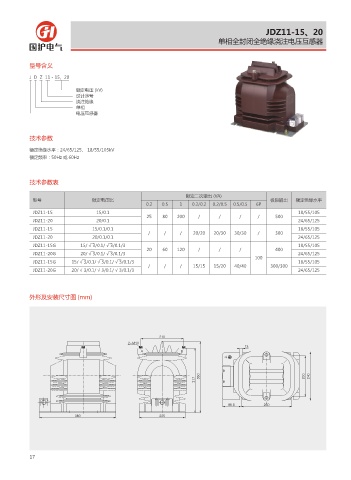

JDZ11-15、20
单相全封闭全绝缘浇注电压互感器

型号含义

J D Z 11 - 15、20

额定电压 (kV)
设计序号
浇注绝缘
单相
电压互感器

技术参数

额定绝缘水平：24/65/125、 18/55/105kV
额定频率：50Hz 或 60Hz

技术参数表

额定二次输出 (VA)
型号 额定电压比 极限输出 额定绝缘水平
0.2 0.5 1 0.2/0.2 0.2/0.5 0.5/0.5 6P
JDZ11-15 15/0.1 18/55/105
25 80 200 / / / / 500
JDZ11-20 20/0.1 24/65/125
JDZ11-15 15/0.1/0.1 18/55/105
/ / / 20/20 20/30 30/30 / 300
JDZ11-20 20/0.1/0.1 24/65/125
JDZ11-15G 15/ √ 3/0.1/ √ 3/0.1/3 18/55/105
20 60 120 / / / 400
JDZ11-20G 20/ √ 3/0.1/ √ 3/0.1/3 24/65/125
100
JDZ11-15G 15/ √ 3/0.1/ √ 3/0.1/ √ 3/0.1/3 18/55/105
/ / / 15/15 15/20 40/40 300/300
JDZ11-20G 20/ √ 3/0.1/ √ 3/0.1/ √ 3/0.1/3 24/65/125

外形及安装尺寸图 (mm)

.

" #

17
