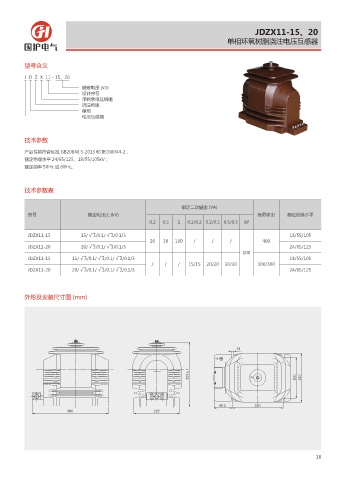

JDZX11-15、20
单相环氧树脂浇注电压互感器

型号含义

J D Z X 11 - 15、20
额定电压 (kV)
设计序号
带剩余电压绕组
浇注绝缘
单相
电压互感器

技术参数

产品性能符合标准 GB20840.3-2013 和 IEC60044-2；
额定绝缘水平 24/65/125、18/55/105kV；
额定频率 50Hz 或 60Hz。

技术参数表

额定二次输出 (VA)
型号 额定电压比 (kV) 极限输出 额定绝缘水平
0.2 0.5 1 0.2/0.2 0.2/0.5 0.5/0.5 6P

JDZX11-15 15/ √ 3/0.1/ √ 3/0.1/3 18/55/105
20 30 100 / / / 400
JDZX11-20 20/ √ 3/0.1/ √ 3/0.1/3 24/65/125
100
JDZX11-15 15/ √ 3/0.1/ √ 3/0.1/ √ 3/0.1/3 18/55/105
/ / / 15/15 20/20 30/30 300/300
JDZX11-20 20/ √ 3/0.1/ √ 3/0.1/ √ 3/0.1/3 24/65/125

外形及安装尺寸图 (mm)

d "
