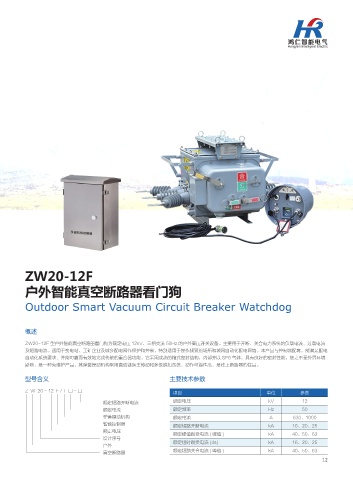

ZW20-12F

户外智能真空断路器看门狗

Outdoor Smart Vacuum Circuit Breaker Watchdog

概述

ZW20-12F 型户外智能真空断路器看门狗为额定电压 12kV、三相交流 50Hz 的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流
及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电
自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以 SF6 气体，具有良好的密封性能，使之不受外界环境
影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的隹品。

型号含义 主要技术参数

Z W 20 - 12 F / T □ - □
项目 单位 参数
额定短路开断电流 额定电压 kV 12
额定电流 额定频率 Hz 50
弹簧操动机构 额定电流 A 630、1000
智能控制器 额定短路开断电流 kA 16、20、25
额定电压
额定峰值耐受电流 ( 峰值 ) kA 40、50、63
设计序号
额定短时耐受电流 (4s) kA 16、20、25
户外
额定短路关合电流 ( 峰值 ) kA 40、50、63
真空断路器
12
