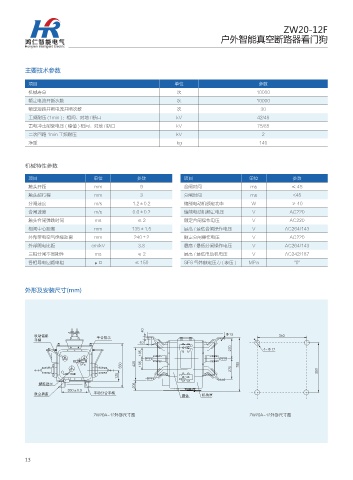

ZW20-12F
户外智能真空断路器看门狗

主要技术参数

项目 单位 参数
机械寿命 次 10000
额定电流开断次数 次 10000
额定短路开断电流开断次数 次 30
工频耐压 (1min )：相间、对地 / 断口 kV 42/48
雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 kV 75/85
二次回路 1min 工频耐压 kV 2
净重 kg 140

机械特性参数

项目 单位 参数 项目 单位 参数
触头开距 mm 9 合闸时间 ms ≤ 45
触头超行程 mm 3 分闸时间 ms <45
分闸速度 m/s 1.2±0.2 储能电动机额定功率 W ≯ 40
合闸速度 m/s 0.6±0.2 储能电动机额定电压 V AC220
触头合闸弹跳时间 ms ≤2 额定合闸操作电压 V AC220
相间中心距离 mm 135±1.5 最高 / 最低合闸操作电压 V AC264/143
外部带电空气绝缘距离 mm 240±2 额定分闸操作电压 V AC220
外部爬电比距 cm/kV 3.8 最高 / 最低分闸操作电压 V AC264/143
三相分闸不同期性 ms ≤2 最高 / 最低电动机电压 V AC242/187
各相导电回路电阻 μΩ ≤ 150 SF6 气体额定压力 ( 表压 ) MPa "0"

外形及安装尺寸(mm)

ᩢߔה㘩 ᝷ऴᠳ⹦ Ÿ
᝷ᳰ

Ÿ

ה㘩ᠳ⹦
d
㝖⾦᣾Ꮣ ᝷ߔܲऴ᝷ᳰ
ポѿ ᱦᲰ㒕

;8 " โᒎᅦᄤప ;8 " โᒎᅦᄤప
