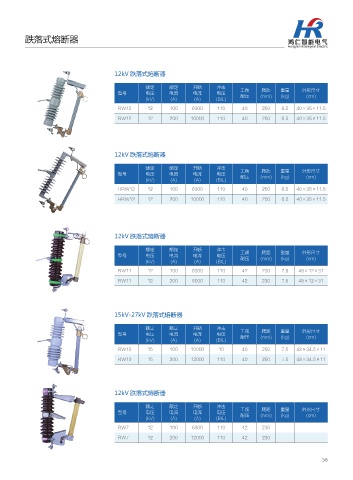

Page 61 - 河南省鸿仁智能电气有限公司

跌落式熔断器

12kV 跌落式熔断器

额定 额定 开断 冲击
爬距
型号 电压 电流 电流 电压 工频 (mm) 重量 外形尺寸
耐压
(kg)
(cm)
(kV) (A) (A) (BIL)
RW12 12 100 6300 110 40 250 6.5 40×35×11.5
RW12 12 200 10000 110 40 250 6.5 40×35×11.5

12kV 跌落式熔断器

额定 额定 开断 冲击
爬距
型号 电压 电流 电流 电压 工频 (mm) 重量 外形尺寸
(cm)
耐压
(kg)
(kV) (A) (A) (BIL)
HRW12 12 100 6300 110 40 250 6.5 40×35×11.5
HRW12 12 200 10000 110 40 250 6.5 40×35×11.5

12kV 跌落式熔断器

额定 额定 开断 冲击
爬距
型号 电压 电流 电流 电压 工频 (mm) 重量 外形尺寸
(cm)
耐压
(kg)
(kV) (A) (A) (BIL)
RW11 12 100 6300 110 42 230 7.8 48×12×31
RW11 12 200 8000 110 42 230 7.8 48×12×31

15kV-27kV 跌落式熔断器

额定 额定 开断 冲击
爬距
型号 电压 电流 电流 电压 工频 (mm) 重量 外形尺寸
(kg)
(cm)
耐压
(kV) (A) (A) (BIL)
RW10 15 100 10000 10 40 250 7.5 48×34.5×11
RW10 15 200 12000 110 40 250 7.5 48×34.5×11

12kV 跌落式熔断器

额定 额定 开断 冲击
爬距
型号 电压 电流 电流 电压 工频 (mm) 重量 外形尺寸
耐压
(cm)
(kg)
(kV) (A) (A) (BIL)
RW7 12 100 6300 110 42 230
RW7 12 200 12000 110 42 230

56
