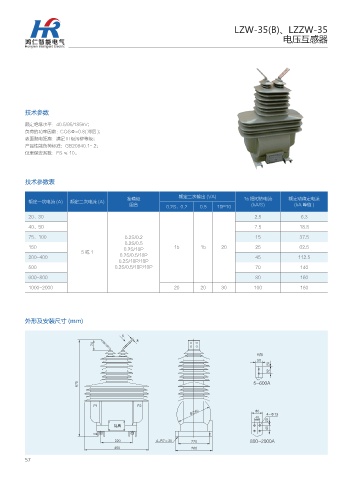

Page 62 - 河南省鸿仁智能电气有限公司

LZW-35(B)、LZZW-35
电压互感器

技术参数

额定绝缘水平：40.5/95/185kV；
负荷的功率因数：COSΦ=0.8( 滞后 )；
表面爬电距离：满足 III 级污秽等级；
产品性能负荷标准：GB20840.1-.2；
仪表保安系数：FS ≤ 10。

技术参数表

准确级 额定二次输出 (VA) 1s 短时热电流 额定动稳定电流
额定一次电流 (A) 额定二次电流 (A)
组合 0.2S、0.2 0.5 10P10 (kA/S) (kA 峰值 )
20、30 2.5 6.3
40、50 7.5 18.8
75、100 0.2S/0.2 15 37.5
0.2S/0.5
150 0.2S/10P 15 15 20 25 62.5
5或1
200~400 0.2S/0.5/10P 45 112.5
0.2S/10P/10P
500 0.2S/0.5/10P/10P 70 140
600~800 80 160
1000~2000 20 20 30 100 180

外形及安装尺寸 (mm)

,

,Փ

_ "

1 1
œ œ

ᩆྠ

3 f _ "

57
