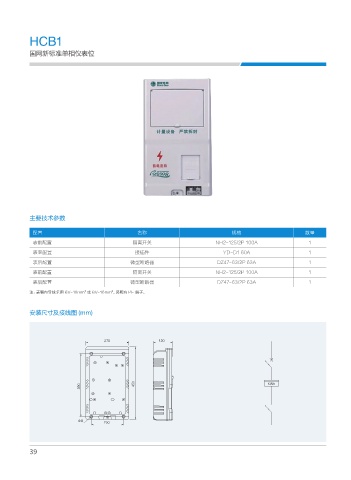

HCB1

           国网新标准单相仪表位


































           主要技术参数

            配置                                  名称                               规格                       数量

            表前配置                               隔离开关                        NH2-125/2P 100A                 1
            表室配置                               接插件                            YD-D1 60A                    1
            表后配置                              微型断路器                         DZ47-63/2P 63A                 1
            表前配置                               隔离开关                        NH2-125/2P 100A                 1
            表后配置                              微型断路器                         DZ47-63/2P 63A                 1
                                       2
                              2
           注：表箱内导线采用 BV-10mm 或 BV-16mm ，另配有 PE 端子。
           安装尺寸及接线图 (mm)
