P. 44

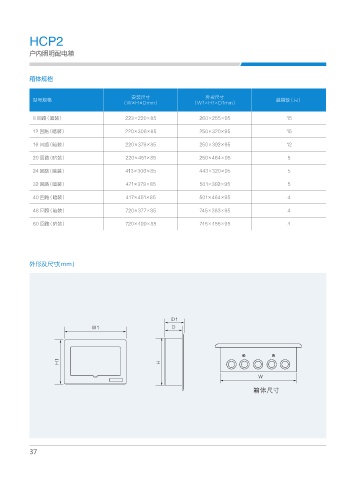

HCP2
户内照明配电箱
箱体规格
安装尺寸 外形尺寸
型号规格 装箱数（只）
（W×H×Dmm） （W1×H1×D1mm）
8 回路（暗装） 223×220×85 260×255×95 15
12 回路（暗装） 220×306×85 250×320×95 15
16 回路（暗装） 220×379×85 250×392×95 12
20 回路（暗装） 220×451×85 250×464×95 5
24 回路（暗装） 413×306×85 443×320×95 5
32 回路（暗装） 471×379×85 501×392×95 5
40 回路（暗装） 417×451×85 501×464×95 4
48 回路（暗装） 720×377×85 745×383×95 4
60 回路（暗装） 720×499×85 745×455×95 4
外形及尺寸（mm）
%
8 %
) )
8
ͳࡆࠩ
37
