P. 47

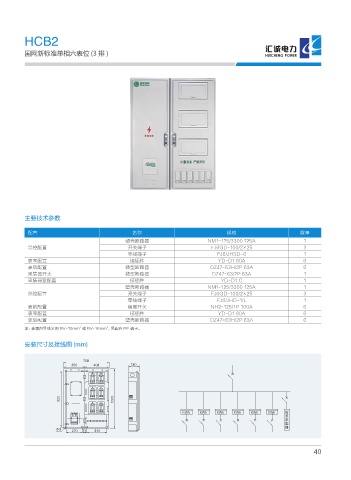

HCB2
国网新标准单相六表位 (3 排 )
主要技术参数
配置 名称 规格 数量
塑壳断路器 NM1-125/3300 125A 1
总控配置 开关端子 FJ6GD-100/2×25 3
零线端子 FJ6/JHSD-6 1
表室配置 接插件 YD-D1 60A 6
表后配置 微型断路器 DZ47-63H/2P 63A 6
采集器开关 微型断路器 DZ47-63/2P 63A 1
采集器室配置 接插件 YD-D1 C 1
塑壳断路器 NM1-125/3300 125A 1
总控配置 开关端子 FJ6GD-100/2×25 3
零线端子 FJ6/JHD-1/L 1
表前配置 隔离开关 NH2-125/1P 100A 6
表室配置 接插件 YD-D1 60A 6
表后配置 塑壳断路器 DZ47-63H/2P 63A 6
2
2
注：表箱内导线采用 BV-10mm 或 BV-16mm ，另配有 PE 端子。
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I ,8I ,8I ႐
ᜈ
᧓
ᬶ
٧
40
