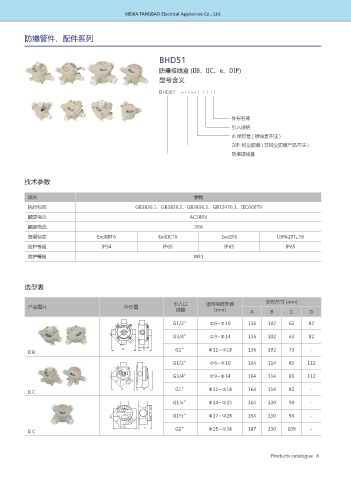

Page 71 - 沈阳美佳防爆电器有限公司

防爆管件、配件系列

BHD51
防爆接线盒 (IIB、IIC、e、DIP)
型号含义

BHD51 - □ - □ □ □

外形名称
引入规格
d: 吊灯盒 ( 接线盒不注 )
DIP: 粉尘防爆 ( 非粉尘防爆产品不注 )
防爆接线盒

技术参数

项目 参数
执行标准 GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079
额定电压 AC380V
额定电流 20A
防爆标志 ExdIIBT6 ExdIICT6 ExeIIT6 DIPA20T A ,T6
防护等级 IP54 IP65 IP65 IP65
防护等级 WF1

选型表

引入口 适用电缆外径 外形尺寸 (mm)
产品图片 外形图
规格 (mm) A B C D
G1/2” Φ6~Φ10 136 102 63 82
&9
G3/4” Φ9~Φ14 136 102 63 82
喥

喦
喤 喧 G1” Φ11~Φ18 136 102 73 -
II B
G1/2” Φ6~Φ10 164 114 85 112
&YE*%
G3/4” Φ9~Φ14 164 114 85 112
͑⺭ 㶷 Ⰲ ᐬ⩡
喥
喦

II C 喤 喧 G1” Φ11~Φ18 164 114 85 -
G1¼” Φ14~Φ25 164 130 94 -
&9
͑⺭ፒ⩡ᐬⰂ
G1½” Φ17~Φ28 164 130 94 -
喥
喤 $ Φ25~Φ38 187 130 109 -
II C G2”
