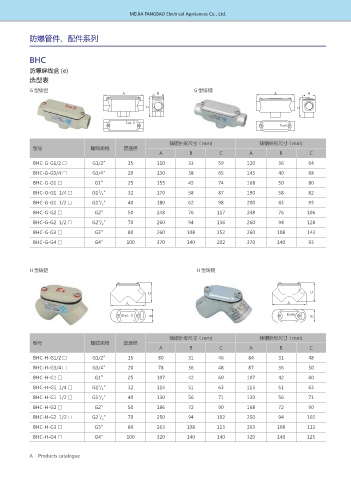

Page 76 - 沈阳美佳防爆电器有限公司

防爆管件、配件系列

BHC
防爆穿线盒 (e)
选型表

G 型铸铝 G 型铸钢
" # " #

$ $

&YF**
&YF**

铸铝外形尺寸（mm) 铸钢外形尺寸（mm)
型号 螺纹规格 普通径
A B C A B C
BHC-G-G1/2 □ G1/2” 15 110 33 59 120 36 64

BHC-G-G3/4 □ G3/4” 20 130 38 65 145 40 68
BHC-G-G1 □ G1” 25 155 45 74 168 50 80
1
BHC-G-G1 1/4 □ G1 / 4 ” 32 170 58 87 190 58 82
1
BHC-G-G1 1/2 □ G1 / 2 ” 40 180 62 98 200 63 93
BHC-G-G2 □ G2” 50 248 76 117 248 76 106
1
BHC-G-G2 1/2 □ G2 / 2 ” 70 260 94 136 260 94 128
BHC-G-G3 □ G3” 80 260 108 152 260 108 143

BHC-G-G4 □ G4” 100 370 140 202 370 140 93

H 型铸铝 H 型铸钢

$ $
" "
&YF** # &YF** #

铸铝外形尺寸（mm) 铸钢外形尺寸（mm)
型号 螺纹规格 普通径
A B C A B C
BHC-H-G1/2 □ G1/2” 15 80 31 46 84 31 48
BHC-H-G3/4 □ G3/4” 20 78 36 48 87 36 50

BHC-H-G1 □ G1” 25 107 42 60 107 42 60
1
BHC-H-G1 1/4 □ G1 / 4 ” 32 114 51 63 115 51 63
1
BHC-H-G1 1/2 □ G1 / 2 ” 40 130 56 71 130 56 71
BHC-H-G2 □ G2” 50 186 72 90 168 72 90
1
BHC-H-G2 1/2 □ G2 / 2 ” 70 250 94 102 250 94 102
BHC-H-G3 □ G3” 80 263 108 113 263 108 113
BHC-H-G4 □ G4” 100 320 140 140 320 140 125
