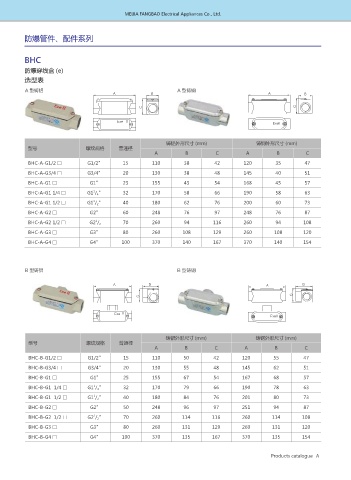

防爆管件、配件系列

BHC
防爆穿线盒 (e)
选型表

A 型铸铝 A 型铸钢
" # " #

$ $

&YF **
&YF**

铸铝外形尺寸 (mm) 铸钢外形尺寸 (mm)
型号 螺纹规格 普通径
A B C A B C
BHC-A-G1/2 □ G1/2” 15 110 38 42 120 35 47

BHC-A-G3/4 □ G3/4” 20 130 38 48 145 40 51
BHC-A-G1 □ G1” 25 155 45 54 168 45 57
1
BHC-A-G1 1/4 □ G1 / 4 ” 32 170 58 66 190 58 63
1
BHC-A-G1 1/2 □ G1 / 2 ” 40 180 62 76 200 60 73
BHC-A-G2 □ G2” 60 248 76 97 248 76 87
1
BHC-A-G2 1/2 □ G2 / 2 70 260 94 116 260 94 108
BHC-A-G3 □ G3” 80 260 108 129 260 108 120

BHC-A-G4 □ G4” 100 370 140 167 370 140 154

B 型铸铝 B 型铸钢

" # " #
$
$

&YF **
&YF**

铸铝外形尺寸 (mm) 铸钢外形尺寸 (mm)
型号 螺纹规格 普通径
A B C A B C
BHC-B-G1/2 □ G1/2” 15 110 50 42 120 55 47
BHC-B-G3/4 □ G3/4” 20 130 55 48 145 62 51

BHC-B-G1 □ G1” 25 155 67 54 167 68 57
1
BHC-B-G1 1/4 □ G1 / 4 ” 32 170 79 66 190 78 63
1
BHC-B-G1 1/2 □ G1 / 2 ” 40 180 84 76 201 80 73
BHC-B-G2 □ G2” 50 248 96 97 251 94 87
1
BHC-B-G2 1/2 □ G2 / 2 ” 70 260 114 116 260 114 108
BHC-B-G3 □ G3” 80 260 131 129 260 131 120
BHC-B-G4 □ G4” 100 370 135 167 370 135 154
