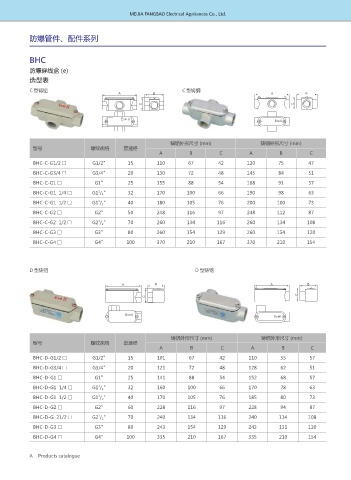

Page 74 - 沈阳美佳防爆电器有限公司

防爆管件、配件系列

BHC
防爆穿线盒 (e)
选型表

C 型铸铝 C 型铸钢
" # " #
$ $

&YF **
&YF**

铸铝外形尺寸 (mm) 铸钢外形尺寸 (mm)
型号 螺纹规格 普通径
A B C A B C
BHC-C-G1/2 □ G1/2” 15 110 67 42 120 75 47

BHC-C-G3/4 □ G3/4” 20 130 72 48 145 84 51
BHC-C-G1 □ G1” 25 155 88 54 168 91 57
1
BHC-C-G1 1/4 □ G1 / 4 ” 32 170 100 66 190 98 63
1
BHC-C-G1 1/2 □ G1 / 2 ” 40 180 105 76 200 100 73
BHC-C-G2 □ G2” 50 248 116 97 248 112 87
1
BHC-C-G2 1/2 □ G2 / 2 ” 70 260 134 116 260 134 108
BHC-C-G3 □ G3” 80 260 154 129 260 154 120

BHC-C-G4 □ G4” 100 370 210 167 370 210 154

D 型铸铝 D 型铸钢

" # " #
$
$

&YF**
&YF**

铸铝外形尺寸 (mm) 铸钢外形尺寸 (mm)
型号 螺纹规格 普通径
A B C A B C
BHC-D-G1/2 □ G1/2” 15 101 67 42 110 55 57
BHC-D-G3/4 □ G3/4” 20 121 72 48 128 62 51

BHC-D-G1 □ G1” 25 141 88 54 152 68 57
1
BHC-D-G1 1/4 □ G1 / 4 ” 32 160 100 66 170 78 63
1
BHC-D-G1 1/2 □ G1 / 2 ” 40 170 105 76 185 80 73
BHC-D-G2 □ G2” 60 228 116 97 228 94 87
1
BHC-D-G 21/2 □ G2 / 2 ” 70 240 134 116 240 114 108
BHC-D-G3 □ G3” 80 243 154 129 243 131 120
BHC-D-G4 □ G4” 100 335 210 167 335 210 154
