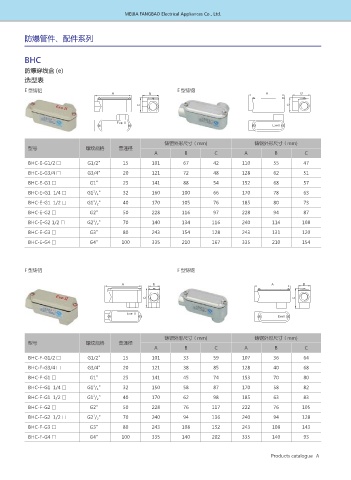

防爆管件、配件系列

BHC
防爆穿线盒 (e)
选型表

E 型铸铝 E 型铸钢
" # " #
$ $

&YF **
&YF**

铸铝外形尺寸（mm) 铸钢外形尺寸（mm)
型号 螺纹规格 普通径
A B C A B C
BHC-E-G1/2 □ G1/2” 15 101 67 42 110 55 47

BHC-E-G3/4 □ G3/4” 20 121 72 48 128 62 51
BHC-E-G1 □ G1” 25 141 88 54 152 68 57
1
BHC-E-G1 1/4 □ G1 / 4 ” 32 160 100 66 170 78 63
1
BHC-E-G1 1/2 □ G1 / 2 ” 40 170 105 76 185 80 73
BHC-E-G2 □ G2” 50 228 116 97 228 94 87
1
BHC-E-G2 1/2 □ G2 / 2 ” 70 140 134 116 240 114 108
BHC-E-G3 □ G3” 80 243 154 128 243 131 120

BHC-E-G4 □ G4” 100 335 210 167 335 210 154

F 型铸铝 F 型铸钢

" # " #

$ $

&YF**
&YF**

铸铝外形尺寸（mm) 铸钢外形尺寸（mm)
型号 螺纹规格 普通径
A B C A B C
BHC-F-G1/2 □ G1/2” 15 101 33 59 107 36 64
BHC-F-G3/4 □ G3/4” 20 121 38 85 128 40 68

BHC-F-G1 □ G1” 25 141 45 74 153 70 80
1
BHC-F-G1 1/4 □ G1 / 4 ” 32 150 58 87 170 58 82
1
BHC-F-G1 1/2 □ G1 / 2 ” 40 170 62 98 185 63 83
BHC-F-G2 □ G2” 50 228 76 117 222 76 105
1
BHC-F-G2 1/2 □ G2 / 2 ” 70 240 94 136 240 94 128
BHC-F-G3 □ G3” 80 243 108 152 243 108 143
BHC-F-G4 □ G4” 100 335 140 202 335 140 93
