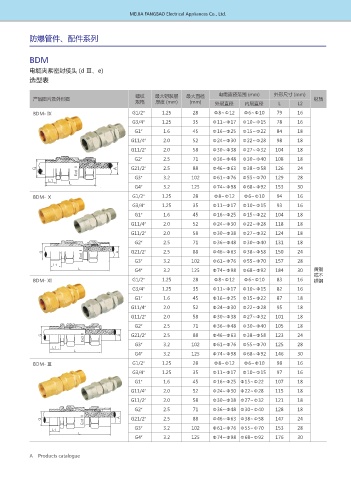

Page 82 - 沈阳美佳防爆电器有限公司

防爆管件、配件系列

BDM
电缆夹紧密封接头 (d Ⅱ、e)
选型表

螺纹 最大铠装层 最大直径 电缆直径范围 (mm) 外形尺寸 (mm)
产品图片及外形图 材质
规格 厚度 (mm) (mm) 外层直径 内层直径 L L2
BDM- Ⅸ G1/2″ 1.25 28 Φ8~Φ12 Φ6~Φ10 79 16
G3/4″ 1.25 35 Φ11~Φ17 Φ10~Φ15 78 16
G1″ 1.6 45 Φ16~Φ25 Φ15~Φ22 84 18
G11/4″ 2.0 52 Φ24~Φ30 Φ22~Φ28 98 18
G11/2″ 2.0 58 Φ30~Φ38 Φ27~Φ32 104 18
G2″ 2.5 71 Φ36~Φ48 Φ30~Φ40 108 18
G21/2″ 2.5 88 Φ46~Φ63 Φ38~Φ58 126 24
G3″ 3.2 102 Φ61~Φ76 Φ55~Φ70 129 28
G4″ 3.2 125 Φ74~Φ98 Φ68~Φ92 153 30
BDM- Ⅹ G1/2″ 1.25 28 Φ8~Φ12 Φ6~Φ10 94 16
G3/4″ 1.25 35 Φ11~Φ17 Φ10~Φ15 93 16
G1″ 1.6 45 Φ16~Φ25 Φ15~Φ22 104 18
G11/4″ 2.0 52 Φ24~Φ30 Φ22~Φ28 118 18
G11/2″ 2.0 58 Φ30~Φ38 Φ27~Φ32 124 18
G2″ 2.5 71 Φ36~Φ48 Φ30~Φ40 131 18
G21/2″ 2.5 88 Φ46~Φ63 Φ38~Φ58 150 24
G3″ 3.2 102 Φ61~Φ76 Φ55~Φ70 157 28
G4″ 3.2 125 Φ74~Φ98 Φ68~Φ92 184 30 黄铜
或不
BDM- Ⅺ G1/2″ 1.25 28 Φ8~Φ12 Φ6~Φ10 83 16 锈钢
G3/4″ 1.25 35 Φ11~Φ17 Φ10~Φ15 82 16
G1″ 1.6 45 Φ16~Φ25 Φ15~Φ22 87 18
G11/4″ 2.0 52 Φ24~Φ30 Φ22~Φ28 95 18
G11/2″ 2.0 58 Φ30~Φ38 Φ27~Φ32 101 18
G2″ 2.5 71 Φ36~Φ48 Φ30~Φ40 105 18
G21/2″ 2.5 88 Φ46~Φ63 Φ38~Φ58 123 24
G3″ 3.2 102 Φ61~Φ76 Φ55~Φ70 125 28
G4″ 3.2 125 Φ74~Φ98 Φ68~Φ92 146 30
BDM- Ⅲ G1/2″ 1.25 28 Φ8~Φ12 Φ6~Φ10 98 16
G3/4″ 1.25 35 Φ11~Φ17 Φ10~Φ15 97 16
G1″ 1.6 45 Φ16~Φ25 Φ15~Φ22 107 18
G11/4″ 2.0 52 Φ24~Φ30 Φ22~Φ28 115 18
G11/2″ 2.0 58 Φ30~Φ38 Φ27~Φ32 121 18
G2″ 2.5 71 Φ36~Φ48 Φ30~Φ40 128 18
G21/2″ 2.5 88 Φ46~Φ63 Φ38~Φ58 147 24
G3″ 3.2 102 Φ61~Φ76 Φ55~Φ70 153 28
G4″ 3.2 125 Φ74~Φ98 Φ68~Φ92 176 30
