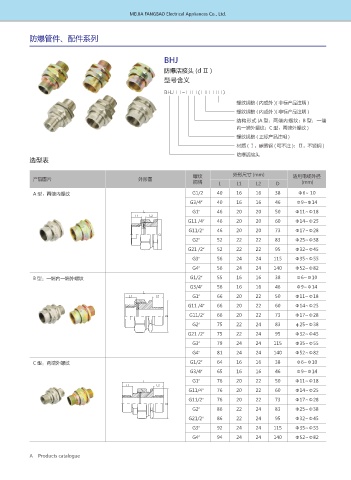

Page 78 - 沈阳美佳防爆电器有限公司

防爆管件、配件系列

BHJ
防爆活接头 (d Ⅱ )
型号含义

BHJ □ - □ □ ( □□ □□）
螺纹规格 ( 内或外 )( 非标产品注明 )
螺纹规格 ( 内或外 )( 非标产品注明 )
结构形式 (A 型：两端内螺纹；B型：一端
内一端外螺纹；C型：两端外螺纹 )
螺纹规格 ( 正标产品注明 )
材质(Ⅰ：碳素钢 ( 可不注 )；Ⅱ：不锈钢 )
防爆活接头
选型表

螺纹 外形尺寸 (mm) 适用电缆外径
产品图片 外形图
规格 L L1 L2 D (mm)
A型：两端内螺纹 G1/2 40 16 16 38 Φ6~ 10
G3/4″ 40 16 16 46 Φ9~Φ14
G1″ 46 20 20 50 Φ11~Φ18
G11 /4″ 46 20 20 60 Φ14~Φ25
G11/2″ 46 20 20 73 Φ17~Φ28
G2″ 52 22 22 83 Φ25~Φ38
G21 /2″ 52 22 22 95 Φ32~Φ45
G3″ 56 24 24 115 Φ35~Φ55
G4″ 56 24 24 140 Φ52~Φ82
B型：一端内一端外螺纹 G1/2″ 55 16 16 38 Φ6~Φ10
G3/4″ 56 16 16 46 Φ9~Φ14
G1″ 66 20 22 50 Φ11~Φ18
G11 /4″ 66 20 22 60 Φ14~Φ25
G11/2″ 66 20 22 73 Φ17~Φ28
G2″ 75 22 24 83 φ25~Φ38
G21 /2″ 75 22 24 95 Φ32~Φ45
G3″ 79 24 24 115 Φ35~Φ55
G4″ 81 24 24 140 Φ52~Φ82
C型：两端外螺纹 G1/2″ 64 16 16 38 Φ6~Φ10
G3/4″ 65 16 16 46 Φ9~Φ14
G1″ 76 20 22 50 Φ11~Φ18
G11/4″ 76 20 22 60 Φ14~Φ25
G11/2″ 76 20 22 73 Φ17~Φ28
G2″ 86 22 24 83 Φ25~Φ38
G21/2″ 86 22 24 95 Φ32~Φ45
G3″ 92 24 24 115 Φ35~Φ55
G4″ 94 24 24 140 Φ52~Φ82
