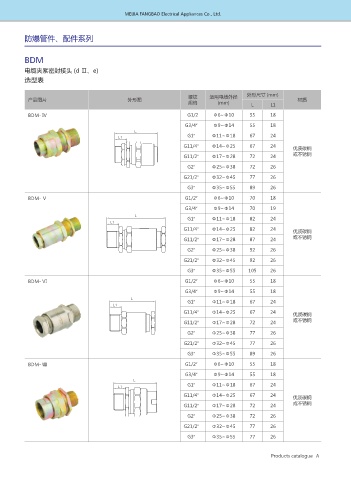

Page 81 - 沈阳美佳防爆电器有限公司

防爆管件、配件系列

BDM
电缆夹紧密封接头 (d Ⅱ、e)
选型表

螺纹 适用电缆外径 外形尺寸 (mm)
产品图片 外形图 材质
规格 (mm) L L1
BDM- Ⅳ G1/2 Φ6~Φ10 55 18
G3/4″ Φ9~Φ14 55 18

G1″ Φ11~Φ18 67 24
G11/4″ Φ14~Φ25 67 24 优质碳钢
G11/2″ Φ17~Φ28 72 24 或不锈钢
G2″ Φ25~Φ38 72 26

G21/2″ Φ32~Φ45 77 26
G3″ Φ35~Φ55 89 26
BDM- Ⅴ G1/2″ Φ6~Φ10 70 18
G3/4″ Φ9~Φ14 70 19
G1″ Φ11~Φ18 82 24

G11/4″ Φ14~Φ25 82 24 优质碳钢
G11/2″ Φ17~Φ28 87 24 或不锈钢
G2″ Φ25~Φ38 92 26
G21/2″ Φ32~Φ45 92 26

G3″ Φ35~Φ55 105 26
BDM- Ⅵ G1/2″ Φ6~Φ10 55 18
G3/4″ Φ9~Φ14 55 18
G1″ Φ11~Φ18 67 24
G11/4″ Φ14~Φ25 67 24 优质碳钢

G11/2″ Φ17~Φ28 72 24 或不锈钢
G2″ Φ25~Φ38 77 26
G21/2″ Φ32~Φ45 77 26

G3″ Φ35~Φ55 89 26
BDM- Ⅷ G1/2″ Φ6~Φ10 55 18
G3/4″ Φ9~Φ14 55 18
G1″ Φ11~Φ18 67 24
G11/4″ Φ14~Φ25 67 24 优质碳钢

G11/2″ Φ17~Φ28 72 24 或不锈钢
G2″ Φ25~Φ38 72 26
G21/2″ Φ32~Φ45 77 26
G3″ Φ35~Φ55 77 26
