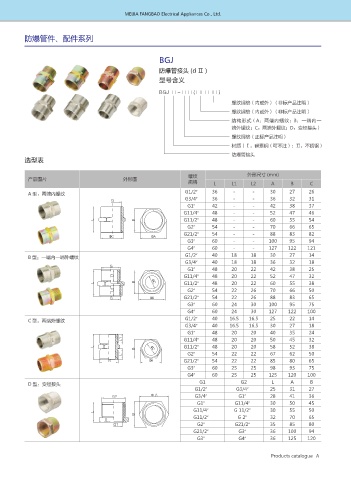

Page 77 - 沈阳美佳防爆电器有限公司

防爆管件、配件系列

BGJ
防爆管接头 (d Ⅱ )
型号含义

BGJ □ - □ □ ( □□ □□）

螺纹规格（内或外）（非标产品注明）
螺纹规格（内或外）（非标产品注明）
结构形式（A：两端内螺纹；B：一端内一
端外螺纹；C：两端外螺纹；D：变径接头）
螺纹规格（正标产品注明）
材质（Ⅰ：碳素钢（可不注）；Ⅱ：不锈钢）
防爆管接头
选型表

螺纹 外形尺寸 (mm)
产品图片 外形图
规格 L L1 L2 A B C
A型：两端内螺纹 G1/2″ 36 - - 30 27 26
G3/4″ 36 - - 36 32 31
G1″ 42 - - 42 38 37
G11/4″ 48 - - 52 47 46
G11/2″ 48 - - 60 55 54
G2″ 54 - - 70 66 65
G21/2″ 54 - - 88 83 82
G3″ 60 - - 100 95 94
G4″ 60 - - 127 122 121
B型：一端内一端外螺纹 G1/2″ 40 18 18 30 27 14
G3/4″ 40 18 18 36 32 18
G1″ 48 20 22 42 38 25
G11/4″ 48 20 22 52 47 32
G11/2″ 48 20 22 60 55 38
G2″ 54 22 26 70 66 50
G21/2″ 54 22 26 88 83 65
G3″ 60 24 30 100 95 75
G4″ 60 24 30 127 122 100
C型：两端外螺纹 G1/2″ 40 16.5 16.5 25 22 14
G3/4″ 40 16.5 16.5 30 27 18
G1″ 48 20 20 40 35 24
G11/4″ 48 20 20 50 45 32
G11/2″ 48 20 20 58 52 38
G2″ 54 22 22 67 62 50
G21/2″ 54 22 22 85 80 65
G3″ 60 25 25 98 93 75
G4″ 60 25 25 125 120 100
D型：变径接头 G1 G2 L A B
G1/2″ G3/4″ 25 31 27
G3/4″ G1″ 28 41 36
G1″ G11/4″ 30 50 45
G11/4″ G 11/2″ 30 55 50
G11/2″ G 2″ 32 70 65
G2″ G21/2″ 35 85 80
G21/2″ G3″ 36 100 94
G3″ G4″ 36 125 120
