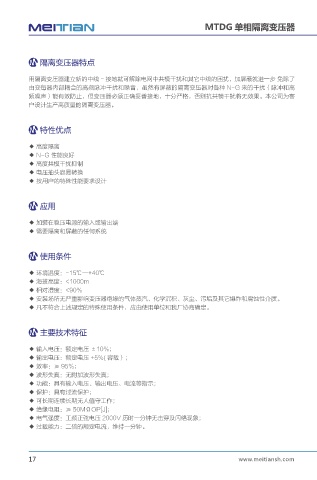

MTDG 单相隔离变压器

隔离变压器特点

用隔离变压器建立新的中线 - 接地就可解除电网中共模干扰和其它中线的困扰，加屏蔽就进一步 免除了
由变每器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种 N-G 来的干扰（脉冲和高
频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司为客
户设计生产高质量的隔离变压器。

特性优点

◆ 高度隔离
◆ N-G 性能良好
◆ 高度共模干扰抑制
◆ 电压抽头容易转换
◆ 按用户的特殊性能要求设计

应用

◆ 加装在稳压电源的输入或输出端
◆ 需要隔离和屏蔽的任何系统

使用条件

◆ 环境温度：-15℃—+40℃
◆ 海拔高度：<1000m
◆ 相对湿度：<90%
◆ 安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸和腐蚀性介质。
◆ 凡不符合上述规定的特殊使用条件，应由使用单位和我厂协商确定。

主要技术特征

◆ 输入电压：额定电压 ±10%；
◆ 输出电压：额定电压 +5%( 容载）；
◆ 效率：≥ 95％；
◆ 波形失真：无附加波形失真；
◆ 功能：具有输入电压、输出电压、电流等指示；
◆ 保护：具有过流保护；
◆ 可长期连续长期无人值守工作；
◆ 绝缘电阻：≥ 50MΩOP[J]；
◆ 电气强度：工频正弦电压 2000V 历时一分钟无击穿及闪络现象；
◆ 过载能力：二倍的额定电流，维持一分钟。
