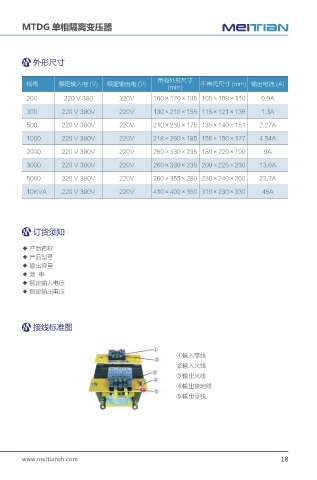

MTDG 单相隔离变压器

外形尺寸

带壳外形尺寸
规格 额定输入电 (V) 额定输出电 (V) 不带壳尺寸 (mm) 输出电流 (A)
(mm)
200 220 V 380 220V 160×170×135 105×109×110 0.9A
300 220 V 380V 220V 130×210×155 115×121×136 1.3A
500 220 V 380V 220V 210×230×175 135×140×151 2.27A

1000 220 V 380V 220V 218×290×185 156×150×177 4.54A
2000 220 V 380V 220V 260×330×235 180×220×190 9A
3000 220 V 380V 220V 260×330×235 200×225×230 13.6A
5000 220 V 380V 220V 260×355×280 230×240×260 22.7A
10KVA 220 V 380V 220V 410×400×350 310×230×330 45A

订货须知

◆ 产品名称
◆ 产品型号
◆ 输出容量
◆ 频 率
◆ 额定输入电压
◆ 额定输出电压

接线标准图

①输入零线
②输入火线
③输出火线
④输出接地线
⑤输出零线
