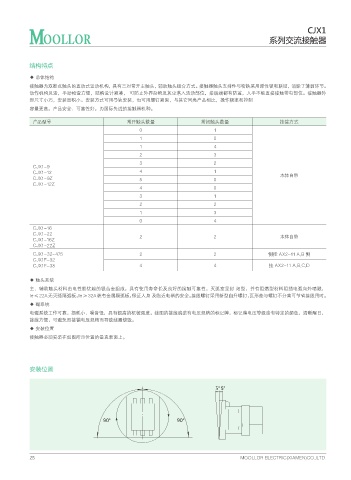

P. 28
CJX1
系列交流接触器
结构特点
◆ 总体结构
接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头组合方式。接触器触头支持件与衔铁采用弹性锁和联结，消除了薄弱环节。
动作机构灵活，手动检查方便，结构设计紧凑， 可防止外界杂物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。接触器外
形尺寸小巧，安装面积小。安装方式可用导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制
容量更高。产品安全、可靠性好，为国际先进的接触器机种。
产品型号 常开触头数量 常闭触头数量 挂接方式
0 1
1 0
1 4
2 3
3 2
CJX1-9
CJX1-12 4 1 本体自带
CJX1-9Z 5 0
CJX1-12Z
4 0
3 1
2 2
1 3
0 4
CJX1-16
CJX1-22 2 2 本体自带
CJX1-16Z
CJX1-22Z
CJX1-32~475 2 2 侧挂 AX2-11 A,B 侧
CJX1F-32
CJX1F-38 4 4 挂 AX2-11 A,B,C,D
◆ 触头系统
主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。灭弧室呈封 闭型，并有阻燃型材料阻挡电弧向外喷溅，
Ie≤22A无灭弧隔弧板，Ie≥32A装有金属隔弧板，保证人身 及临近电器的安全。接线螺钉采用新型自升螺钉，瓦形垫与螺钉不分离可节省接线用时。
◆ 磁系统
电磁系统工作可靠，损耗小、噪音低，具有很高的机械强度，线图的接线端装有电压规格的标记牌，标记牌电压等级涂有特定的颜色，清晰醒目，
接线方便，可避免因接错电压规格而导致线圈烧毁。
◆ 安装位置
接触器必须安装在如图所示位置的垂直表面上。
安装位置
