CJX1

系列交流接触器

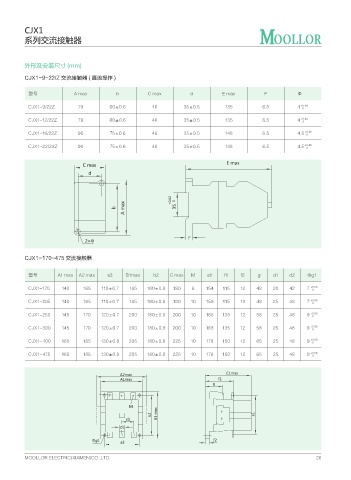

外形及安装尺寸 (mm)

CJX1-9~22/Z 交流接触器 ( 直流操作 )

型号 A max b C max d E max F Φ
CJX1-9/22Z 79 60±0.6 46 35±0.5 135 6.5 4 0
+0.48
+0.48
CJX1-12/22Z 79 60±0.6 46 35±0.5 135 6.5 4 0
+0.48
CJX1-16/22Z 90 75±0.6 46 35±0.5 148 6.5 4.5 0
+0.48
CJX1-22/22Z 90 75±0.6 46 35±0.5 148 6.5 4.5 0

CJX1-170~475 交流接触器

型号 A1 max A2 max a3 B1max b2 C max M e1 f1 f2 g d1 d2 Φg1

CJX1-170 140 165 110±0.7 185 160±0.8 190 8 154 115 12 48 20 42 7 +0.58
0
CJX1-205 140 165 110±0.7 185 160±0.8 190 10 159 115 12 48 25 48 7 +0.58
0
CJX1-250 145 170 120±0.7 200 180±0.8 200 10 168 135 12 58 25 48 9 +0.58
0
CJX1-300 145 170 120±0.7 200 180±0.8 200 10 168 135 12 58 25 48 9 +0.58
0
CJX1-400 160 185 130±0.8 205 180±0.8 225 10 178 150 12 65 25 48 9 +0.58
0
CJX1-475 160 185 130±0.8 205 180±0.8 225 10 178 150 12 65 25 48 9 +0.58
0
