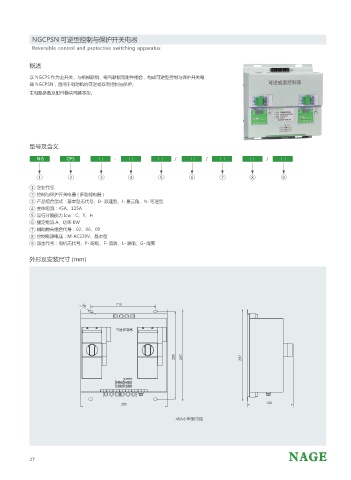

NGCPSN 可逆型控制与保护开关电器
Reversible control and protective switching apparatus

概述

以 NGCPS 作为主开关，与机械联锁、电气联锁等附件组合，构成可逆型控制与保护开关电
器 NGCPSN，适用于电动机的可逆或双向控制与保护。
主电路参数及附件模块同基本型。

型号及含义

NG CPS □ □
- / / / □ □ □ □ □

1 2 3 4 5 6 7 8 9
1 企业代号
2 控制与保护开关电器 ( 多功能电器 )
3 产品组合型式：基本型无代号、D- 双速型、J- 星三角、N- 可逆型
4 主体电流：45A、125A
5 运行分断能力 Icw：C、Y、H
6 额定电流 A、功率 KW
7 辅助触头组合代号：02、06、09
8 控制电源电压：M-AC220V、基本型
9 派生代号：电机无代号、P- 配电、F- 消防、L- 漏电、G- 隔离

外形及安装尺寸 (mm)

210
58

可逆控制器

285 297 297

控制电源指示
低速运行指示 高速运行指示
低速停止指示 高速停止指示
低速故障指示 高速故障指示
280 148

45A小型新可逆
