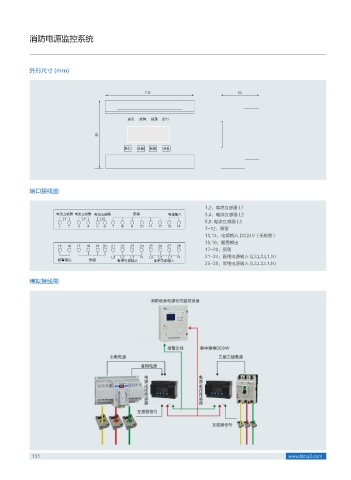

消防电源监控系统

外形尺寸 (mm)

䕆䃛 ᩱ䯈 ៑䂒 䓼㵸

ูѹ 䃪㒚 㜖ᷬ ⊴䴟

端口接线图

1,2：电流互感器 L1
⩡≭ξᙋஔ ⩡≭ξᙋஔ ⩡≭ξᙋஔ 䶰⪅ ⩡⎼䒿ڑ 3,4：电流互感器 L2
- - -
5,6: 电流互感器 L3

7-12：预留
13,14：电源输入 DC24V（无极性）
15,16：报警输出

17-20：预留
- - - / - - - / 21-24：备用电源输入 (L3,L2,L1,N)
៑䂒䒿ܦ 䶰⪅ ำ⩔⩡⎼䒿ڑ ፤⩔⩡⎼䒿ڑ
25-28：常用电源输入 (L3,L2,L1,N)

模拟接线图
