P. 139

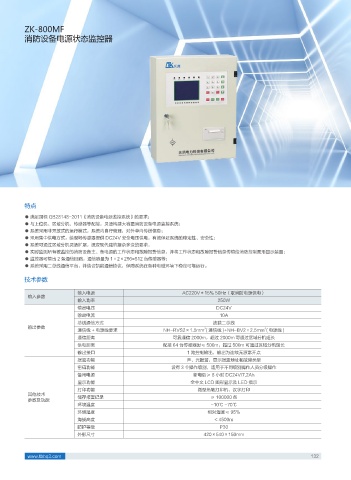

ZK-800MF
消防设备电源状态监控器
庆凯
特点
● 满足国标 GB28148-2011《消防设备电源监控系统》的要求；
● 与上位机、区域分机、传感器等配接，灵活构建大容量消防设备电源监控系统；
● 系统采用非开放式的运行模式，系统内自行管理，对外单向传送信息；
● 采用集中供电方式，给现场传感器提供 DC24V 安全电压供电，有效保证系统的稳定性、安全性；
● 系统可通过区域分机灵活扩展，适应现代建筑复杂多变的要求：
● 实时监测所有被监控的消防设备主、备电源的工作状态和故障报警信息，并将工作状态和故障报警信息传输给消防控制图形显示装置；
● 监控器可输出 2 条通信回路，通信容量为 1×2×256=512 台传感器等；
● 系统采用二总线通信平台，并结合凯能通信协议，保障系统在各种电磁环境下稳定可靠运行。
技术参数
输入电源 AC220V±15% 50Hz（取消防电源供电）
输入参数
输入功率 250W
输出电压 DC24V
输出电流 10A
总线通信方式 波载二总线
输出参数 2 2
通信线 + 电源线要求 NH-RVS2×1.5mm ( 通信线 )+NH-BV2×2.5mm ( 电源线 )
通信距离 可靠通信 2000m，超过 2000m 可通过区域分机延长
供电距离 配接 64 台传感器时≤ 500m，超过 500m 可通过区域分机延长
输出接口 1 路控制输出，输出为连续无源常开点
报警功能 声、光报警，显示报警地址和故障类型
密码功能 设有 3 个操作级别，适用于不同级别操作人员分级操作
备用电源 断电后≥ 8 小时 DC24V/7.2Ah
显示功能 全中文 LCD 图形显示及 LED 指示
打印功能 微型热敏打印机，汉字打印
其他技术 储存报警记录 ≥ 100000 条
参数及功能
环境温度 -10℃ -70℃
环境湿度 相对湿度≤ 95%
海拔高度 < 4500m
防护等级 P30
外形尺寸 420×540×150mm
