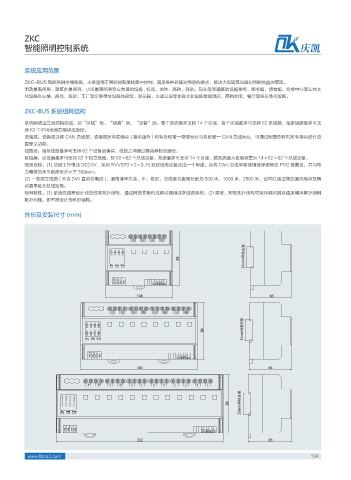

ZKC
智能照明控制系统 庆凯
系统应用范围
ZKC-BUS 智能照明控制系统，主要适用于照明的智能化集中控制，满足各种环境对照明的要求，解决大型建筑设施对照明的监控管理。
市政景观照明、建筑外景照明、小区景观照明等公共基础设施 , 机场、地铁、高铁、轻轨、码头等交通基础设施学校、图书馆、博物馆、会展中心等公共文
化设施办公楼、商场、医院、工厂等企事单位设施体育馆、游乐园、主题公园等体育文化设施星级洒店、高档会所、餐厅等娱乐休闲设施。
ZKC-BUS 系统组网结构
系统网络由三层结构组成，即“区域”层、“线路”层、“设备”层。整个系统最多支持 14 个区域，每个区域最多可支持 62 条线路，每条线路最多可支
持 62 个不同类型的模块或面板。
设备层：设备层又称 CAN 总线层。设备层所有的模块 ( 除电源外 ) 均有全球唯一物理地址与系统唯一 CAN 总线地址，可通过配置软件对所有模块进行设
置定义功能。
线路层：每条线路最多可支持 62 个设备层模块，线路之间通过耦合器相互通信。
区域层：区域层最多可支持 62 个独立线路，即 62×62 个总线设备。系统最多可支持 14 个区域，故系统最大设备容量为 14×62×62 个总线设备。
物理连接：(1) 总线工作电压 DC24V．采用 RVVSP2×2×0.75 双绞线将设备连成一个网络。应将 CAN 总线单独使用镀锌钢管或 PVC 管敷设，并与电
力电缆的水平距离至少大于 300mm。
(2) 一条独立线路 ( 不含 24V 直流供电线 )，通信速率在高、中、低时，总线最长距离分别为 500 米、1000 米、2500 米、也可以通过增加通讯模块及耦
合器来延长总线距离。
组网特性：(1) 系统线路需设计成总线型拓扑结构，通过网络交换机或耦合器组成多线路系统。(2) 星型、树型拓扑结构可使用耦合器及通讯模块解决组网
拓扑问题，但不得设计为环形结构。
外形及安装尺寸 (mm)
35mm导轨安装
88
108 66
35mm导轨安装
88
180 66
35mm导轨安装
88
252 66
