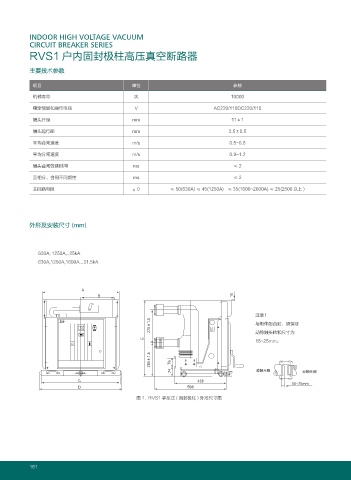

INDOOR HIGH VOLTAGE VACUUM
CIRCUIT BREAKER SERIES
RVS1 户内固封极柱高压真空断路器

主要技术参数

项目 单位 参数
机械寿命 次 10000

额定储能和操作电压 V AC220/110DC220/110
触头开距 mm 11±1

触头超行距 mm 3.5±0.5
平均合闸速度 m/s 0.5~0.8

平均分闸速度 m/s 0.9~1.2
触头合闸弹跳时间 ms ≤2

三相分、合闸不同期性 ms ≤2
主回路电阻 μΩ ≤ 50(630A) ≤ 45(1250A) ≤ 35(1600~2000A) ≤ 25(2500 以上 )

外形及安装尺寸 (mm)

630A, 1250A,..25kA
630A,1250A,1600A...31.5kA

"
#

注意！
d 与柜体配合时，须保证

& 动静触头啮和尺寸为
15~25mm。

d

䲆㼓๡Ӕ ߕ㼓๡Ӕ
$
NN
%
图 1. RVS1 手车式 ( 固封极柱 ) 外形尺寸图

161
