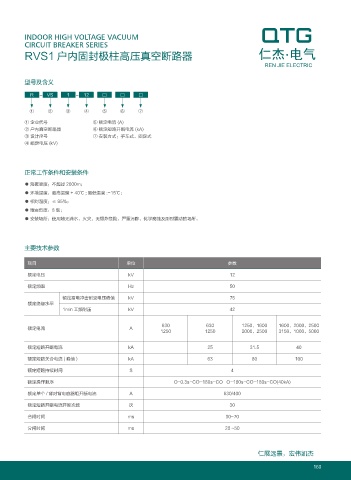

Page 167 - 杭州仁杰电力设备有限公司

INDOOR HIGH VOLTAGE VACUUM
CIRCUIT BREAKER SERIES
RVS1 户内固封极柱高压真空断路器 仁杰 电气
REN JIE ELECTRIC

型号及含义

R - VS 1 - 12 □ □ □

① ② ③ ④ ⑤ ⑥ ⑦

① 企业代号 ⑤ 额定电流 (A)
② 户内真空断路器 ⑥ 额定短路开断电流 (kA)
③ 设计序号 ⑦ 安装方式：手车式、固定式
④ 额定电压 (kV)

正常工作条件和安装条件

● 海拔高度：不超过 2000m；
● 环境温度：最高温度 + 40℃ ; 最低温度 :-15℃；
● 相对湿度：≤ 95%；
● 地震烈度：8 级；
● 安装场所：使用地无滴水、火灾、无爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

主要技术参数

项目 单位 参数
额定电压 kV 12

额定频率 Hz 50

额定雷电冲击耐受电压峰值 kV 75
额定绝缘水平
1min 工频耐压 kV 42

630 630 1250、1600 1600、2000、2500
额定电流 A
1250 1250 2000、2500 3150、1000、5000

额定短路开断电流 kA 25 31.5 40

额定短路关合电流 ( 峰值 ) kA 63 80 100
额定短路持续时间 S 4

额定操作顺序 O-0.3s-CO-180s-CO O-180s-CO-180s-CO(40kA)
额定单个 / 背对背电容器组开断电流 A 630/400
额定短路开断电流开断次数 次 30

合闸时间 ms 30~70

分闸时间 ms 20 ~50
