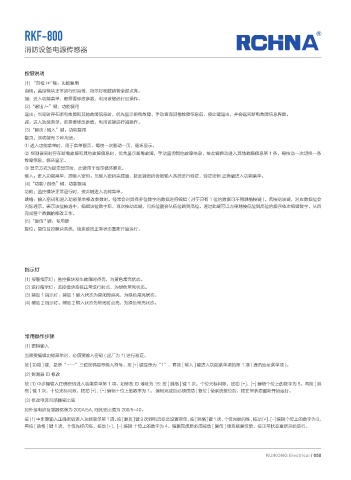

RKF-800

消防设备电源传感器

按键说明
(1) “自检 /+" 键：功能复用
自检：监控模块正常运行时自检，指示灯和数码管全部点亮。
加：进入功能菜单，若需要修改参数，利用该键进行加操作。
(2)“退出 /-”键：功能复用
退出：当同时存在断电故障和其他故障信息时，优先显示断电故障，手动査询其他故障信息后，按此键退出，并会返回断电故障信息界面。
减：进入功能菜单，若需要修改参数，利用该键进行减操作。
(3)“翻页 / 输入”键：功能复用
翻页：该功能有 3 种用法。
① 进入功能菜单时，用于菜单翻页，毎按一次翻动一页，循环显示。
② 探测器同时存在断电故障和其他故障信息时，优先显示断电故障，手动査询其他故障倍息，按此键自动进入其他故障信息第 1 条，毎按动一次切换一条
故障信息，循环显示。
③ 显示方式为固定显示时，此键用于显示循环翻页。
输入：进入功能菜单，须输入密码。当输入密码完成后，按此键密码会被输入系统进行验证，验证密码 正确后进入功能菜单。
(4)“功能 / 跳格”键：功能复用
功能：监控模块正常运行时，按此键进入功能菜单。
跳格：输入密码和进入功能菜单修改参数时，经常会对具有多位数字的数据进行编辑 ( 对于只有 1 位的数据可不用跳格按键 )。若按动该键，对应数据位会
闪烁通示，表示该位被选中，编辑该位数字后，再次按动此键，闪烁位置会从低位跳到高位。通过此键可以方便地按低位到高位的顺序依次编辑数字，从而
完成整个数据的修改工作。
(5)“复位 " 键：专用键
复位：复位监控模块系统，使系统按正常状态重新开始运行。

指示灯

(1) 报警指示灯：监控模块发生故障时点亮，为黄色常亮状态。
(2) 运行指示灯：监控模块系统正常运行时点，为绿色常亮状态。
(3) 辅助 1 指示灯：辅助 1 输入状态为常闭时点亮，为绿色常亮状态。
(4) 辅助 2 指示灯：辅助 2 输入状态为常闭时点亮，为绿色常亮状态。

常用操作步骤
(1) 密码输入
当需要编辑功能菜单时，必须要输入密码 ( 出厂为 1) 进行验证。
按 [ 功能 ] 键，显示“---”三位密码提示输入符号。按 [+] 键显示为“1”，再按 [ 输入 ] 键进入功能菜单项的第 1 项 ( 通讯地址菜单项 )。
(2) 探测器 ID 修改
按 (1) 中步骤输入正确密码进入功能菜单第 1 项。如修改 ID 地址为 15: 按 [ 跳格 ] 键 1 次，个位光标闪烁，按动 [+]、[-] 蝙辑个位上的数字为 5。再按 [ 跳
格 ] 键 1 次，十位光标闪烁，按动 [+]、[-] 编辑十位上的数字为 1。 编辑完成后必须按动 [ 复位 ] 使系统复位后，按正常状态重新开始运行。

(3) 修改电流互感器变比值
如外接电流互感器铭牌为 200A/5A, 则其变比值为 200/5=40。
按 (1) 中步骤输入正确密码进入功能菜单第 1 项。按 [ 翻页 ] 键 9 次到电流变比设置菜单，按 [ 跳格 ] 键 1 次，个位光标闪烁，按动 [+]、[-] 编辑个位上的数字为 0。
再按 [ 跳格 ] 键 1 次，十位先标闪烁，按动 [+]、[-] 编辑 十位上的数字为 4。编辑完成后必须按动 [ 复位 ] 使系统复位后，按正常状态重新开始运行。
