RKF-800

消防设备电源传感器

常用操作步骤
(4) 修改电流过载保护设定值
如外接电流互感器额定值为 200A, 按额定值的 1.2 倍过载为 240A。
按 (1) 中步骤输入正确密码进入功能菜单第 1 项。按 [ 翻页 ] 键 10 次致电流保护设定值菜单，按 [ 跳格 ] 键 1 次， 个位光标闪烁，按动 [+]、[-] 编辑个位
上的数字为 0。再按 [ 跳格 ] 键 1 次，十位光标闪烁，按动 [+]、[-] 编辑 十位上的数字为 4。再按 [ 跳格 ] 键 1 次，百位光标闪烁，按动 [+]、[-] 编辑十位
上的数字为 2。编辑完成后必须按动 [ 复位 ] 使系统复位后，按正常状态重新开始运行。
(5) 备电故障报警关闭
按 (1) 中步骤输入正确密码进入功能菜单第 1 项。按 [ 翻页 ] 键 7 次到备电故障开关菜单，按动 [+]、[-] 编辑显示数字为 0 关闭备电故障报警，为 1 则重新
打开。编辑完成后必须按动 [ 复位 ] 使系统复位后，按正常状态重新开始运行。

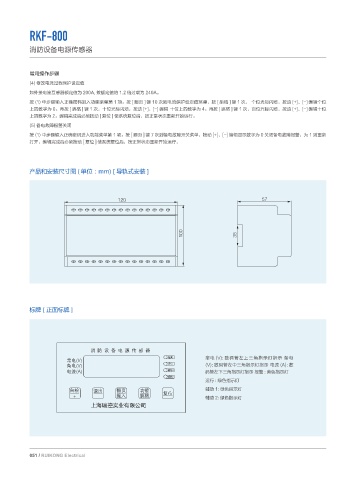

产品和安装尺寸图 ( 单位：mm) [ 导轨式安装 ]

标牌 [ 正面标牌 ]

๖᫸᝹ܫႂຸ͛ਕ٧
ઐ᝜ 常电 (V): 数码管左上三角指示灯指示 备电
࣡ႂ 7
ܫႂ 7 ᤁᛠ (V): 数码管左中三角指示灯指示 电流 (A): 数
ႂึ " ᣘү 码管左下三角指示灯指示 报警 : 黄色指示灯
ᣘү
运行 : 绿色指示灯
ᒬ೜ ᤝѢ Ꮱᮅ ҩᑞ ܬͮ 辅助 1: 绿色指示灯
Ὂ ᣤЙ ᡹ಪ 辅助 2: 绿色指示灯
̷⊤⦋ᣔ჋͇ᰶ䭽ڙथ

051 / RUIKONG Electrical
