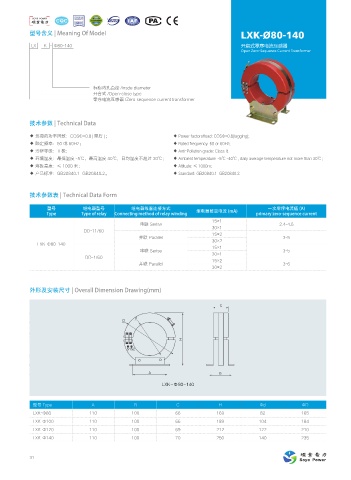

Page 36 - 浙江硕业电力科技有限公司

型号含义 | Meaning Of Model LXK-Ø80-140

LX K - Φ80-140 开启式零序电流互感器
Open Zero-Sequence Current Transformer

标称内孔直径 /Insde diameter
开合式 /Open-close type
零序电流互感器 /Zero sequence current transformer

技术参数 | Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factorofload: COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：Ⅱ极； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ , daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2.

技术参数表 | Technical Data Form

型号 继电器型号 继电器线圈连接方式 继电器整定电流 (mA) 一次零序电流值 (A)
Type Type of relay Connecting method of relay winding primary zero-sequence current
15×1
串联 Serise 2.4-4.5
DD-11/60 30×1
并联 Parallel 15×2 3-5
LXK-Φ80-140 30×2
15×1
串联 Serise 3-5
DD-1/60 30×1
15×2
并联 Parallel 3-6
30×2

外形及安装尺寸 | Overall Dimension Drawing(mm)

%

F
&

*
5 5

# $
.:- 

型号 Type A B C H Φd ΦD
LXK-Φ80 110 100 66 169 82 165
LXK-Φ100 110 100 66 189 104 184
LXK-Φ120 110 100 69 212 122 210
LXK-Φ140 110 100 70 250 140 235
