油浸式变压器系列
Oil-immersed transformer series

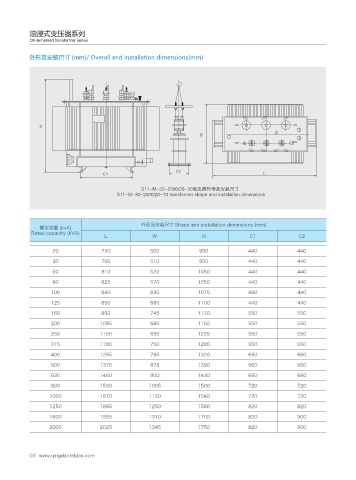

外形及安装尺寸 (mm)/ Overall and installation dimensions(mm)
)
8
$
$ -
4 . ԪԌ٧्ܰԢ߶ᜈࡆࠩ
4 . USBOTGPSNFS TIBQF BOE JOTUBMMBUJPO EJNFOTJPOT
外形及安装尺寸 Shape and installation dimensions (mm)
额定容量 (kvA)
Rated capacity (kVA)
L W H C1 C2
20 730 500 950 440 440
30 750 510 950 440 440
50 810 520 1050 440 440
80 825 570 1050 440 440
100 840 630 1075 440 440
125 850 680 1100 440 440
160 890 745 1120 550 550
200 1085 680 1150 550 550
250 1105 695 1225 550 550
315 1185 750 1285 550 550
400 1265 785 1320 660 660
500 1375 875 1390 660 660
630 1460 900 1430 660 660
800 1590 1005 1500 720 720
1000 1670 1120 1540 720 720
1250 1865 1250 1580 820 820
1600 1965 1310 1750 820 900
2000 2025 1345 1750 820 900
