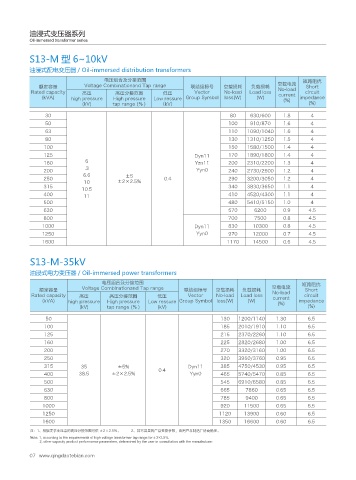

油浸式变压器系列
Oil-immersed transformer series

S13-M 型 6~10kV

油浸式配电变压器 / Oil-immersed distribution transformers

电压组合及分接范围 短路阻抗
额定容量 Voltage Combinationand Tap range 联结组标号 空载损耗 负载损耗 空载电流 Short
Rated capacity 高压 高压分接范围 低压 Vector No-load Load loss No-load circuit
(kVA) high pressure High pressure Low ressure Group Symbol loss(W) (W) current impedance
(%)
(kV) tap range (％ ) （kV） (%)
30 80 630/600 1.8 4
50 100 910/870 1.6 4
63 110 1090/1040 1.6 4
80 130 1310/1250 1.5 4
100 150 1580/1500 1.4 4
125 Dyn11 170 1890/1800 1.4 4
160 6 Yzn11 200 2310/2200 1.3 4
200 .3 Yyn0 240 2730/2600 1.2 4
6.6 ±5
250 0.4 290 3200/3050 1.2 4
10 ±2×2.5%
315 10.5 340 3830/3650 1.1 4
400 11 410 4520/4300 1.1 4
500 480 5410/5150 1.0 4
630 570 6200 0.9 4.5
800 700 7500 0.8 4.5
1000 Dyn11 830 10300 0.8 4.5
1250 Yyn0 970 12000 0.7 4.5
1600 1170 14500 0.6 4.5

S13-M-35kV

油浸式电力变压器 / Oil-immersed power transformers
电压组合及分接范围 短路阻抗
额定容量 Voltage Combinationand Tap range 联结组标号 空载损耗 负载损耗 空载电流 Short
Rated capacity 高压 高压分接范围 低压 Vector No-load Load loss No-load circuit
current
(kVA) high pressure High pressure Low ressure Group Symbol loss(W) (W) (%) impedance
(kV) tap range (％ ) (kV) (%)
50 130 1200/1140 1.30 6.5
100 185 2010/1910 1.10 6.5
125 215 2370/2260 1.10 6.5
160 225 2820/2680 1.00 6.5
200 270 3320/3160 1.00 6.5
250 320 3950/3760 0.95 6.5
315 35 ±5% 0.4 Dyn11 385 4750/4530 0.95 6.5
400 38.5 ±2×2.5% Yyn0 465 5740/5470 0.85 6.5
500 545 6910/6580 0.85 6.5
630 665 7860 0.65 6.5
800 785 9400 0.65 6.5
1000 920 11500 0.65 6.5
1250 1120 13900 0.60 6.5
1600 1350 16600 0.60 6.5
注：1、根据要求变压器的高压分接范围可供 ±2×2.5%。 2、其它容量的产品性能参数，由用户与制造厂协商确定。
Note: 1, according to the requirements of high voltage transformer tap range for ± 2×2.5%.
2, other capacity product performance parameters, determined by the user in consultation with the manufacturer.
07 www.qingdaotebian.com
