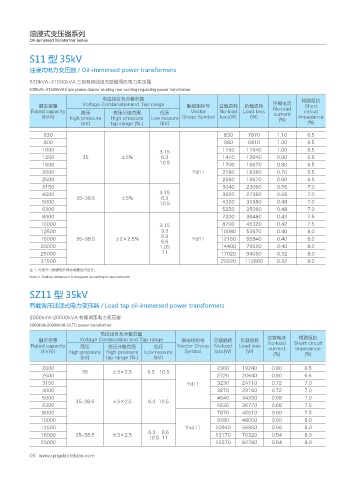

油浸式变压器系列
Oil-immersed transformer series

S11 型 35kV

油浸式电力变压器 / Oil-immersed power transformers

630kVA~31500kVA 三相双绕线组无励磁调压电力变压器
630kVA~31500kVA triple phase duplex winding non exciting regulating power transformer
电压组合及分接范围 短路阻抗
额定容量 Voltage Combinationand Tap range 联结组标号 空载损耗 负载损耗 空载电流 Short
Rated capacity 高压 高压分接范围 低压 Vector No-load Load loss No-load circuit
current
(kVA) high pressure High pressure Low ressure Group Symbol loss(W) (W) (%) impedance
(kV) tap range (％ ) （kV） (%)
630 830 7870 1.10 6.5
800 980 9410 1.00 6.5
1000 3.15 1150 11540 1.00 6.5
1250 35 ±5% 6.3 1410 13940 0.90 6.5
1600 10.5 1700 16670 0.80 6.5
2000 Yd11 2180 18380 0.70 6.5
2500 2560 19670 0.60 6.5
3150 3040 23090 0.56 7.0
4000 35~38.5 ±5% 3.15 3620 27360 0.56 7.0
6.3
5000 10.5 4320 31380 0.48 7.0
6300 5250 35060 0.48 7.0
8000 7200 38480 0.42 7.5
10000 3.15 8700 45320 0.42 7.5
12500 3.3 10080 53870 0.40 8.0
16000 35~38.5 ±2×2.5% 6.3 Yd11 12160 65840 0.40 8.0
6.6
20000 1.05 14400 79520 0.40 8.0
25000 11 17020 94050 0.32 8.0
31500 20220 112860 0.32 8.0
注 1: 外形尺寸根据用户具体需要进行设计。
Note 1: Outline dimension is designed according to requirements.

SZ11 型 35kV

有载调压油浸式电力变压器 / Load tap oil-immersed power transformers

2000kVA-20000kVA 有载调压电力变压器
2000kVA-20000kVA OLTC power transformer
电压组合及分接范围
额定容量 Voltage Combination and Tap range 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
Rated capacity 高压 高压分接范围 低压 Vector Group No-load Load loss No-load Short circuit
current
impedance
(kVA)) high pressure High pressure Low ressure Symbol loss(W) (W) (%) (%)
(kV) tap range (％ ) （kV）
2000 35 ±3×2.5 6.3 10.5 2300 19240 0.80 6.5
2500 2720 20640 0.80 6.5
3150 Yd11 3230 24710 0.72 7.0
4000 3870 29160 0.72 7.0
5000 35~38.5 ±3×2.5 6.3 10.5 4640 34200 0.68 7.0
6300 5630 36770 0.68 7.5
8000 7870 40610 0.60 7.5
10000 9280 48050 0.60 8.0
12500 Ynd11 10940 56860 0.56 8.0
16000 35~38.5 ±3×2.5 6.3 6.6 13170 70320 0.54 8.0
10.5 11
20000 15570 82780 0.54 8.0
