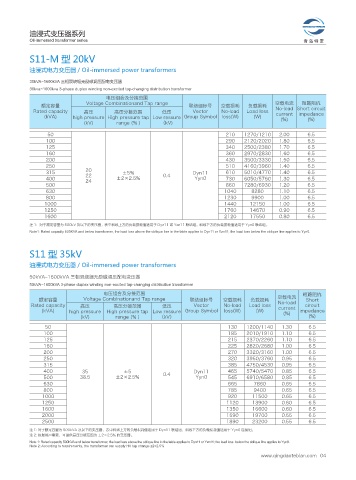

油浸式变压器系列
Oil-immersed transformer series 青 岛 特 变

S11-M 型 20kV

油浸式电力变压器 / Oil-immersed power transformers

30kVA~1600kVA 三相双绕组无励磁调压配电变压器
30kva~1600kva 3-phase duplex winding non-excited tap-changing distribution transformer
电压组合及分接范围
Voltage Combinationand Tap range 空载电流 短路阻抗
额定容量 联结组标号 空载损耗 负载损耗
Rated capacity 高压 高压分接范围 低压 Vector No-load Load loss No-load Short circuit
(kVA) high pressure High pressure tap Low ressure Group Symbol loss(W) (W) current impedance
(%)
(%)
(kV) range (％ ) （kV)
50 210 1270/1210 2.00 6.5
100 290 2120/2020 1.80 6.5
125 340 2500/2380 1.70 6.5
160 360 2970/2830 1.60 6.5
200 430 3500/3330 1.50 6.5
250 510 4160/3960 1.40 6.5
315 20 ±5% Dyn11 610 5010/4770 1.40 6.5
400 22 ±2×2.5% 0.4 Yyn0 730 6050/5760 1.30 6.5
24
500 860 7280/6930 1.20 6.5
630 1040 8280 1.10 6.5
800 1230 9900 1.00 6.5
1000 1440 12150 1.00 6.5
1250 1760 14670 0.90 6.5
1600 2120 17550 0.80 6.5
注 1：对于额定容量为 500kV 及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11 或 Yzn11 联结组，斜线下方的负载损耗值适用于 Yyn0 联结组。
Note1: Rated capacity 500KVA and below transformer, the load loss above the oblique line in the table applies to Dyn11 or Yzn11; the load loss below the oblique line applies to Yyn0.

S11 型 35kV

油浸式电力变压器 / Oil-immersed power transformers

50kVA~1600kVA 三相双绕组无励磁调压配电变压器
50kVA~1600kVA 3-phase duplex winding non-excited tap-changing distribution transformer
电压组合及分接范围 短路阻抗
额定容量 Voltage Combinationand Tap range 联结组标号 空载损耗 负载损耗 空载电流 Short
Rated capacity 高压 高压分接范围 低压 Vector No-load Load loss No-load circuit
current
(kVA) high pressure High pressure tap Low ressure Group Symbol loss(W) (W) (%) impedance
(kV) range (％ ) （kV） (%)
50 130 1200/1140 1.30 6.5
100 185 2010/1910 1.10 6.5
125 215 2370/2260 1.10 6.5
160 225 2820/2680 1.00 6.5
200 270 3320/3160 1.00 6.5
250 320 3950/3760 0.95 6.5
315 385 4750/4530 0.95 6.5
400 35 ±5 0.4 Dyn11 465 5740/5470 0.85 6.5
500 38.5 ±2×2.5% Yyn0 545 6910/6580 0.85 6.5
630 665 7860 0.65 6.5
800 785 9400 0.65 6.5
1000 920 11500 0.65 6.5
1250 1120 13900 0.60 6.5
1600 1350 16600 0.60 6.5
2000 1590 19700 0.55 6.5
2500 1890 23200 0.55 6.5
注 1: 对于额定容量为 500kVA 及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11 联结组，斜线下方的负载损耗值适用于 Yyn0 连接组。
注 2: 根据用户需要，可提供高压分接范围为 ±2×2.5% 的变压器。
Note 1: Rated capacity 500KVA and below transformer, the load loss above the oblique line in the table applies to Dyn11 or Yzn11; the load loss below the oblique line applies to Yyn0.
Note 2: According to requirements, the transformer can supply HV tap change ±2×2.5%
