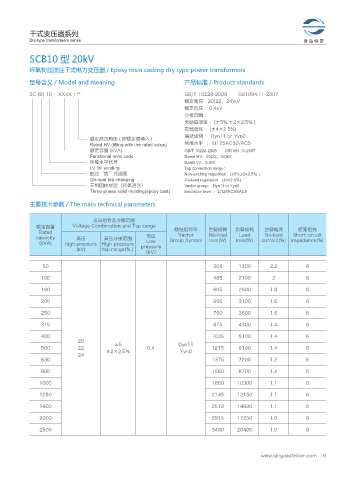

Page 27 - 青岛特变电工有限公司

干式变压器系列
Dry-type transformers series 青 岛 特 变

SCB10 型 20kV

环氧树脂浇注干式电力变压器 / Epoxy resin casting dry type power transformers

型号含义 / Model and meaning 产品标准 / Product standards

SC (B) 10 - XXXX / ** GB/T 10228-2008 GB1094.11-2007
额定高压：20(22、24)kV
额定低压 ：0.4kV
分接范围 ：
无励磁调压 ：(±5%,±2×2.5％ )
有载调压 ：(±4×2.5%)
联结组别 ： Dyn11 or Yyn0
额定高压电压 ( 按额定值填入 )
Rated HV (filling with the rated value) 绝缘水平 ： Ll125AC50/AC5
额定容量 (kVA) GB/T 10228-2008 GB1094.11-2007
Functional level code Rated HV：20(22、24)kV
性能水平代号 Rated LV：0.4kV
LV foil winding Tap connection range：
低压“箔”式线圈 Non-exciting regulation：(±5%,±2×2.5％ )
On-load tap changing On-load regulation：(±4×2.5%)
三相固体成型（环氧浇注） Vector group： Dyn11 or Yyn0
Three-phase solid molding(epoxy cast) Insulation level ： Ll125AC50/AC5

主要技术参数 / The main technical parameters

电压组合及分接范围
额定容量 Voltage Combination and Tap range 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
Rated
Load
Vector
Short circuit
No-load
capacity 高压 高压分接范围 低压 Group Symbol No-load loss(W) current(%) impedance(%)
loss(W)
(kVA) high pressure High pressure Low
(kV) tap range(％ ) pressure
（kV）
50 305 1300 2.2 6
100 485 2100 2 6
160 605 2600 1.8 6
200 665 3100 1.6 6

250 760 3600 1.6 6
315 875 4300 1.4 6

400 1035 5100 1.4 6
20
±5
500 22 ±2×2.5％ 0.4 Dyn11 1215 6100 1.4 6
Yyn0
24
630 1375 7200 1.2 6
800 1580 8700 1.2 6

1000 1860 10300 1.1 6
1250 2145 12150 1.1 6

1600 2510 14600 1.1 6
2000 2915 17250 1.0 8

2500 3480 20400 1.0 8
