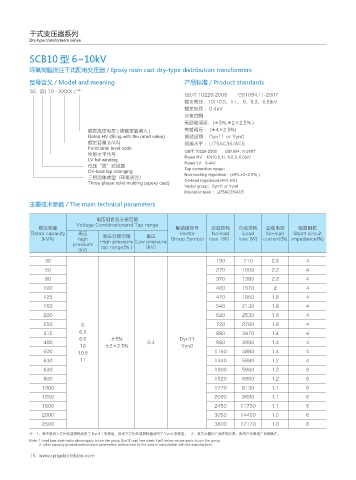

Page 26 - 青岛特变电工有限公司

干式变压器系列
Dry-type transformers series

SCB10 型 6~10kV

环氧树脂浇注干式配电变压器 / Epoxy resin cast dry-type distribution transformers

型号含义 / Model and meaning 产品标准 / Product standards
SC (B) 10 - XXXX / **
GB/T 10228-2008 GB1094.11-2007
额定高压：10(10.5、11、 6、6.3、6.6)kV
额定低压 ：0.4kV
分接范围：
无励磁调压：(±5%,±2×2.5％ )
额定高压电压 ( 按额定值填入 ) 有载调压 ：(±4×2.5%)
Rated HV (filling with the rated value) 联结组别 ：Dyn11 or Yyn0
额定容量 (kVA) 绝缘水平 ：LI75AC35/AC5
Functional level code
性能水平代号 GB/T 10228-2008 GB1094.11-2007
LV foil winding Rated HV：10(10.5,11, 6,6.3, 6.6)kV
低压“箔”式线圈 Rated LV：0.4kV
On-load tap changing Tap connection range：
三相固体成型（环氧浇注） Non-exciting regulation：(±5%,±2×2.5％ )
Three-phase solid molding (epoxy cast) On-load regulation(±4×2.5%)
Vector group：Dyn11 or Yyn0
Insulation level ：LI75AC35/AC5
主要技术参数 / The main technical parameters

电压组合及分接范围
Voltage Combinationand Tap range
额定容量 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
Rated capacity 高压 Vector No-load Load No-load Short circuit
低压
高压分接范围
(kVA) high High pressure Low pressure Group Symbol loss（W） loss (W) current(%) impedance(%)
pressure
(kV) tap range(％ ) （kV）
30 190 710 2.6 4
50 270 1000 2.2 4
80 370 1380 2.2 4
100 400 1570 2 4
125 470 1850 1.8 4
160 540 2130 1.8 4
200 620 2530 1.6 4
250 6 720 2760 1.6 4
315 6.3 880 3470 1.4 4
6.6 ±5% Dyn11
400 0.4 980 3990 1.4 4
10 ±2×2.5% Yyn0
500 10.5 1160 4880 1.4 4
630 11 1340 5880 1.2 4
630 1300 5960 1.2 6
800 1520 6960 1.2 6
1000 1770 8130 1.1 6
1250 2090 9690 1.1 6
1600 2450 11730 1.1 6
2000 3050 14450 1.0 6
2500 3600 17170 1.0 6

注：1、表中斜线上方的负载损耗适用于 Dyn11 联接组，斜线下方的负载损耗值适用于 Yyn0 联接组。 2、其它容量的产品性能参数，由用户与制造厂协商确定。
Note: 1, load loss slash table above apply to join the group Dyn11 load loss slash Yyn0 below values apply to join the group.
2, other capacity product performance parameters, determined by the user in consultation with the manufacturer.
