干式变压器系列
Dry-type transformers series 青 岛 特 变

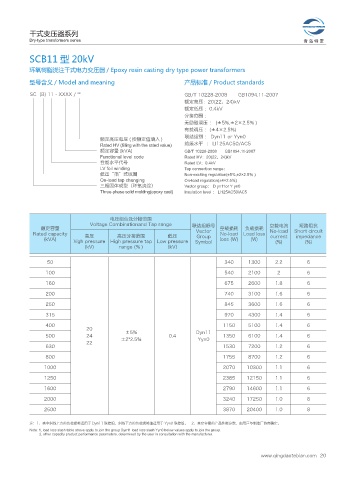

SCB11 型 20kV

环氧树脂浇注干式电力变压器 / Epoxy resin casting dry type power transformers

型号含义 / Model and meaning 产品标准 / Product standards

SC (B) 11 - XXXX / ** GB/T 10228-2008 GB1094.11-2007
额定高压：20(22、24)kV
额定低压 ：0.4kV
分接范围 ：
无励磁调压 ： (±5%,±2×2.5％ )
有载调压 ：(±4×2.5%)
额定高压电压 ( 按额定值填入 ) 联结组别 ： Dyn11 or Yyn0
Rated HV (filling with the rated value) 绝缘水平 ： Ll125AC50/AC5
额定容量 (kVA) GB/T 10228-2008 GB1094.11-2007
Functional level code Rated HV：20(22、24)kV
性能水平代号 Rated LV：0.4kV
LV foil winding Tap connection range：
低压“箔”式线圈 Non-exciting regulation(±5%,±2×2.5％ )
On-load tap changing On-load regulation(±4×2.5%)
三相固体成型（环氧浇注） Vector group： D yn11or Y yn0
Three-phase solid molding(epoxy cast) Insulation level ： Ll125AC50/AC5

电压组合及分接范围
Voltage Combinationand Tap range 联结组标号 空载电流 短路阻抗
额定容量 空载损耗 负载损耗
Rated capacity 高压 高压分接范围 低压 Vector No-load Load loss No-load Short circuit
impedance
current
Group
(kVA) high pressure High pressure tap Low pressure Symbol loss (W) (W) (%) (%)
(kV) range (％ ) （kV）
50 340 1300 2.2 6
100 540 2100 2 6
160 675 2600 1.8 6
200 740 3100 1.6 6

250 845 3600 1.6 6
315 970 4300 1.4 6
400 1150 5100 1.4 6
20
±5%
500 24 ±2*2.5% 0.4 Dyn11 1350 6100 1.4 6
Yyn0
22
630 1530 7200 1.2 6
800 1755 8700 1.2 6
1000 2070 10300 1.1 6
1250 2385 12150 1.1 6

1600 2790 14600 1.1 6
2000 3240 17250 1.0 8
2500 3870 20400 1.0 8

注：1、表中斜线上方的负载损耗适用于 Dyn11 联接组，斜线下方的负载损耗值适用于 Yyn0 联接组。 2、其它容量的产品性能参数，由用户与制造厂协商确定。
Note: 1, load loss slash table above apply to join the group Dyn11 load loss slash Yyn0 below values apply to join the group.
2, other capacity product performance parameters, determined by the user in consultation with the manufacturer.
