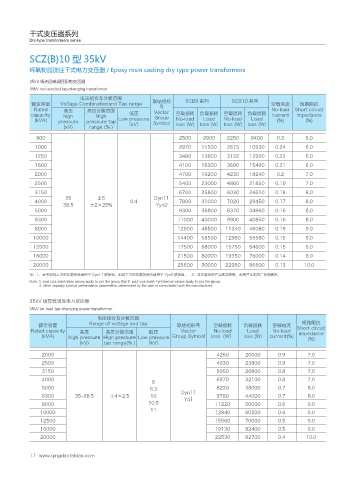

干式变压器系列
Dry-type transformers series

SCZ(B)10 型 35kV

环氧树脂浇注干式电力变压器 / Epoxy resin casting dry type power transformers

35kV 级无励磁调压配电变压器
35kV non-excited tap-changing transformer
电压组合及分接范围
额定容量 Voltage Combinationand Tap range 联结组标 SCB9 系列 SCB10 系列 空载电流 短路阻抗
Rated 高压 高压分接范围 号 No-load Short circuit
capacity high High 低压 Vector 空载损耗 负载损耗 空载损耗 负载损耗 current impedance
Group
(kVA) pressure pressure tap Low pressure Symbol No-load Load No-load Load (%) (%)
(kV) range (％ ) （kV） loss (W) loss (W) loss (W) loss (W)
800 2500 9900 2250 9400 0.3 6.0
1000 2970 11500 2673 10930 0.24 6.0
1250 3480 13600 3132 12920 0.22 6.0
1600 4100 16300 3690 15490 0.21 6.0
2000 4700 19200 4230 18240 0.2 7.0
2500 5400 23000 4860 21850 0.19 7.0
3150 6700 25800 6030 24510 0.18 8.0
35 ±5 Dyn11
4000 0.4 7800 31000 7020 29450 0.17 8.0
38.5 ±2×25% Yyn0
5000 9300 36800 8370 34960 0.16 8.0
6300 11000 43000 9900 40850 0.16 8.0
8000 12600 48500 11340 46080 0.16 9.0
10000 14400 58500 12960 55580 0.15 9.0
12500 17500 68000 15750 64600 0.15 9.0
16000 21500 80000 19350 76000 0.14 9.0
20000 25500 90000 22950 85500 0.13 10.0
注：1、表中斜线上方的负载损耗适用于 Dyn11 联接组，斜线下方的负载损耗值适用于 Yyn0 联接组。 2、其它容量的产品性能参数，由用户与制造厂协商确定。
Note: 1, load loss slash table above apply to join the group Dyn11 load loss slash Yyn0 below values apply to join the group.
2, other capacity product performance parameters, determined by the user in consultation with the manufacturer.

35kV 级有载调压电力变压器
35kV on-load tap-changing power transformer
电压组合及分接范围
额定容量 Range of voltage and tap 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
Rated capacity 高压 高压分接范围 低压 Vector No-load Load No-load Short circuit
impedance
(kVA) high pressure High pressure Low pressure Group Symbol loss（W） loss (W) current(%) (%)
(kV) tap range(％ ) （kV）

2000 4250 20000 0.9 7.0
2500 4930 23800 0.9 7.0
3150 5950 26800 0.8 7.0
4000 6 6970 32100 0.8 7.0
5000 6.3 8230 38000 0.7 8.0
6300 35~38.5 ±4×2.5 10 Dyn11 9780 44000 0.7 8.0
Yd1
8000 10.5 11220 50000 0.6 9.0
11
10000 12840 60200 0.6 9.0
12500 15560 70000 0.5 9.0
16000 19130 82400 0.5 9.0
20000 22530 92700 0.4 10.0

17 www.qingdaotebian.com
